Обігрів свинарника та корівника — тепла підлога FX18 у стяжці

Опис

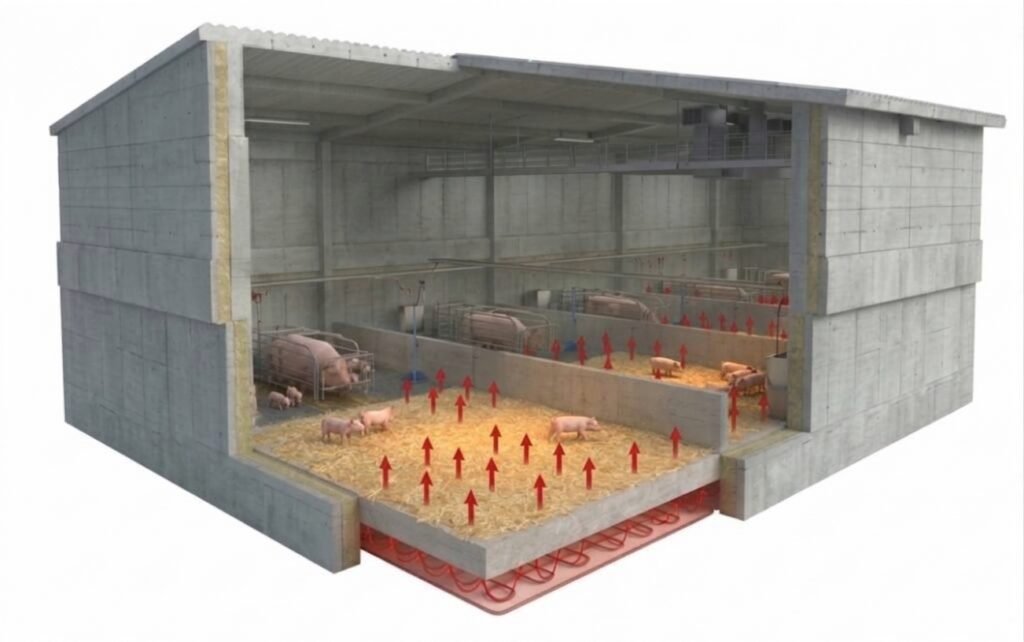

Обігрів свинарника й корівника — тепла підлога з гріючим кабелем FELIX FX18, залитим у бетонну стяжку. Кабель кладуть під лігво поросят, станок для опоросу або під усю підлогу приміщення, а температуру підлоги тримає терморегулятор FX70 з датчиком, що входить у комплект. Секцію підбирають під площу обігріву: від 10 м (1–1,2 м²) до 150 м (15–18 м²). Ціна — від 1 828 грн за секцію 10 м з терморегулятором.

Ціни на секції FX18 для свинарника

FX18 · 180 Вт10 м · 1–1,2 м²2 367 грн 1 828 грнКупитиFX18 · 225 Вт12,5 м · 1,5 м²2 646 грн 2 102 грнКупитиFX18 · 300 Вт16,67 м · 2 м²2 983 грн 2 270 грнКупитиFX18 · 450 Вт25 м · 2,5–3 м²3 563 грн 2 914 грнКупитиFX18 · 540 Вт30 м · 3–3,6 м²3 762 грн 3 213 грнКупитиFX18 · 630 Вт35 м · 3,5–4,2 м²4 217 грн 3 649 грнКупитиFX18 · 720 Вт40 м · 4–5 м²4 548 грн 4 076 грнКупитиFX18 · 900 Вт50 м · 5–6 м²5 335 грн 4 828 грнКупитиFX18 · 1080 Вт60 м · 6–7,2 м²5 856 грн 5 326 грнКупитиFX18 · 1260 Вт70 м · 7–8,4 м²7 065 грн 6 483 грнКупитиFX18 · 1440 Вт80 м · 8–10 м²7 906 грн 6 958 грнКупитиFX18 · 1620 Вт90 м · 10,8 м²9 305 грн 8 188 грнКупитиFX18 · 1800 Вт100 м · 10–12 м²9 784 грн 9 084 грнКупитиFX18 · 2160 Вт120 м · 12–14,5 м²10 972 грн 10 220 грнКупитиFX18 · 2700 Вт150 м · 15–18 м²14 082 грн 13 196 грнКупити

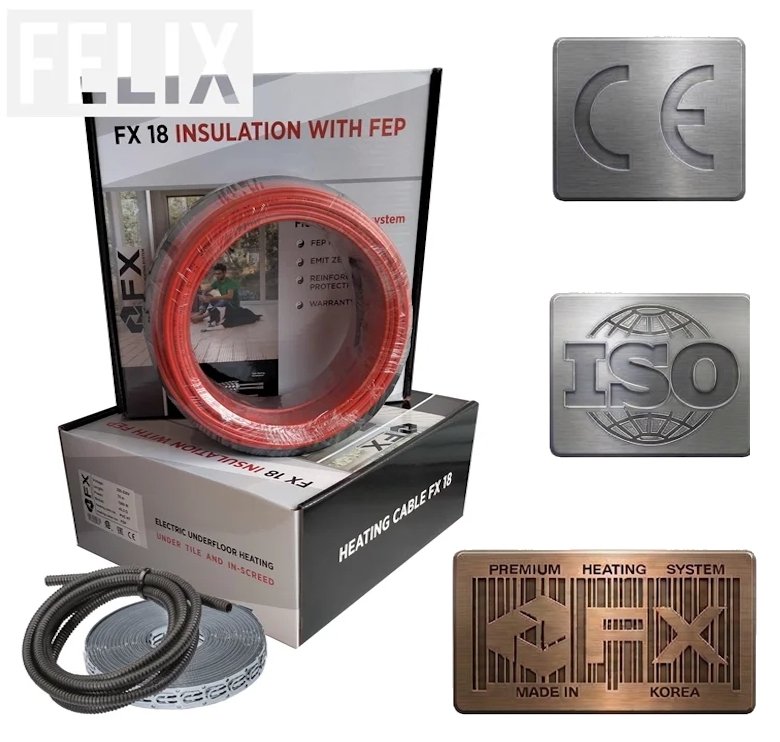

Кожна секція — готовий комплект: двожильний гріючий кабель FELIX FX18 у тефлоновій ізоляції (товщина 3,6 мм, виробництво Корея), механічний терморегулятор FX70, датчик температури, гофротрубка 3 м (16 мм), монтажна стрічка, інструкція й гарантійний сертифікат. Гарантія — 20 років.

Яка температура потрібна свиням

У холодному свинарнику зростають витрати корму, у занадто теплому — падає апетит і тварини втрачають масу. Повітряні теплогенератори створюють посилений рух повітря, тому не підходять для відділень з новонародженими й маленькими поросятами. Для маленьких поросят важливо, щоб підлога була теплою.

Свиноматці й поросятам потрібна різна температура, тому в станку для опоросу теплу підлогу можна зробити лише в зоні, де лежать поросята, і підібрати секцію під площу цієї зони. Обігрів, закладений у бетонну підлогу, використовують і для відділень для опоросу та коридорів.

Для поросят з перших днів життя інфрачервоний обігрівач рекомендують використовувати разом із теплою підлогою: обігрівач гріє зверху, кабель FX18 — знизу.

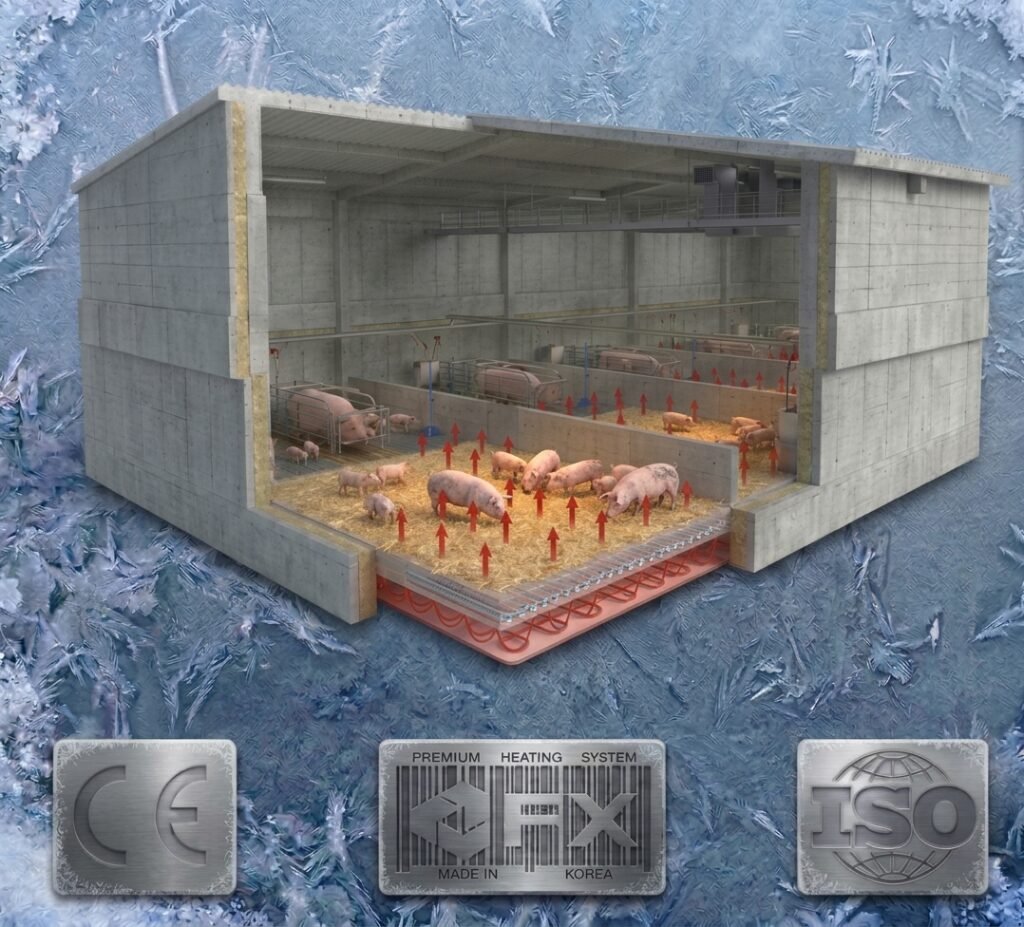

Тепла підлога для поросят: монтаж кабелю FX18 у бетон

Монтаж такий самий, як у курнику:

1. Утеплювач. На чорнову підлогу покладіть утеплювач (пінополістирол) товщиною 2–5 см. Без нього кабель гріє ґрунт, а не підлогу.
2. Сітка. Зверху покладіть металеву сітку й закріпіть її дюбелями-грибками.
3. Кабель. На сітку закріпіть монтажну стрічку й розкладіть кабель «змійкою» з кроком 10–12 см.
4. Датчик. Покладіть датчик терморегулятора в гофротрубку між витками кабелю, заглушивши її кінець, — так датчик можна буде замінити, не розбиваючи стяжку.
5. Заливка. Залийте стяжку товщиною близько 4–5 см з пластифікатором і фіброволокном — обидві добавки обов’язкові.
6. Підключення. Підключіть кабель до терморегулятора через ПЗВ (УЗО) 30 мА. Вмикайте обігрів лише після повного висихання стяжки — зазвичай через 28 днів.

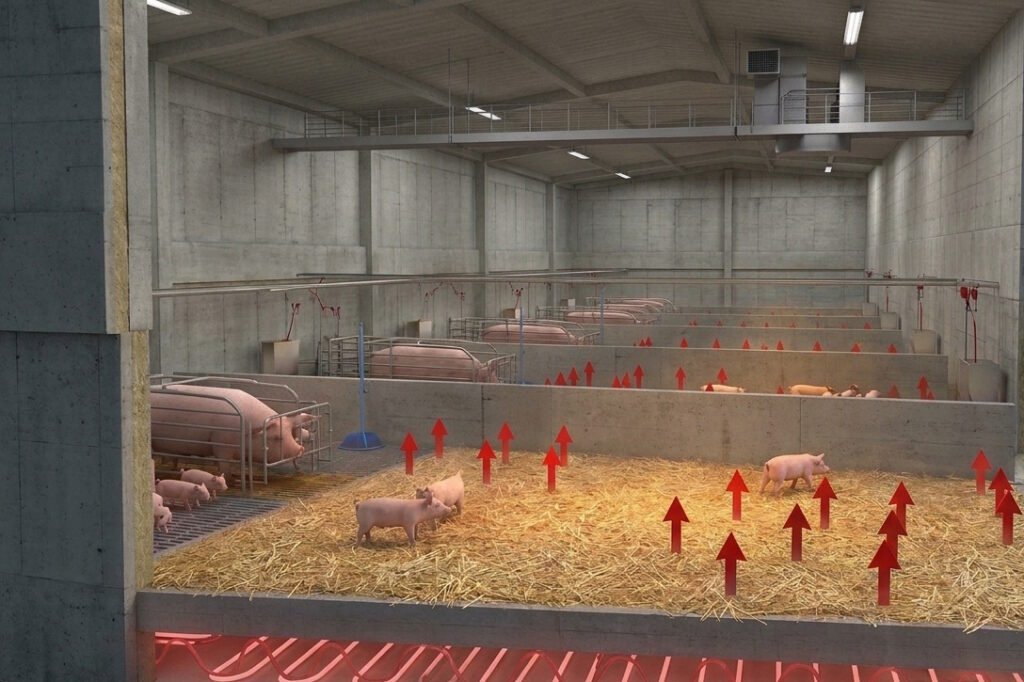

Кабель гріє бетон, а прогрітий бетон поступово віддає тепло підлозі й підстилці — обігрів виходить поступовий і м’який.

FX18 має потужність 18 Вт на метр. При кроці 10 см на 1 м² іде 10 м кабелю — близько 180 Вт/м², при кроці 12 см — близько 8,3 м і 150 Вт/м². Площу, вказану в слайдері, розраховано саме на крок 10–12 см.

Як укласти кабель у стяжку й підключити терморегулятор — у статті «Монтаж нагрівального кабелю в стяжку».

Температуру контролює терморегулятор

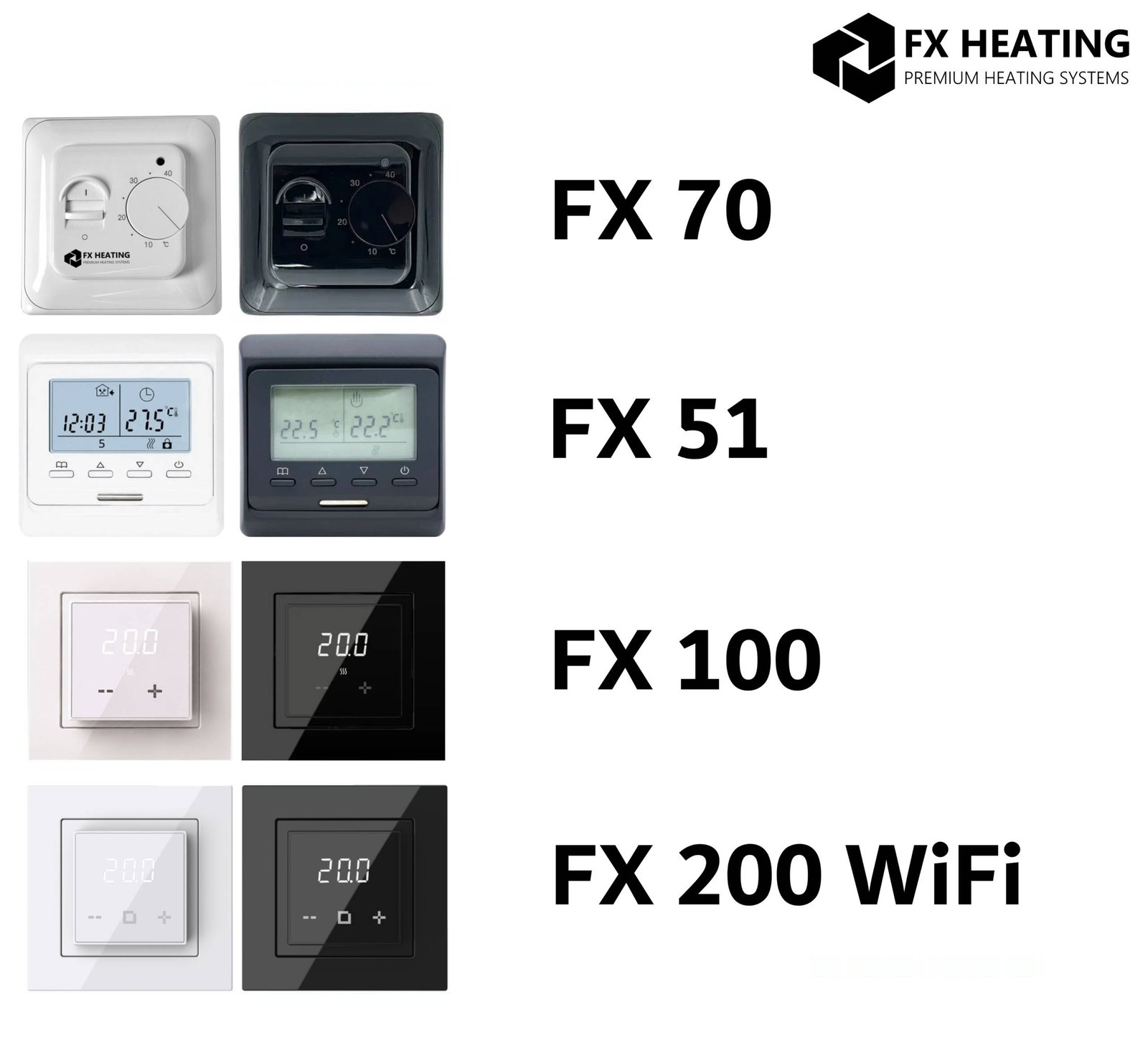

Датчик у стяжці передає температуру підлоги на терморегулятор FX70: він вмикає кабель, коли підлога остигла, і вимикає, коли досягнута задана температура. Шкала FX70 — 10–40 °C.

FX70 механічний і не має розкладу. Якщо потрібно, щоб температура змінювалася за часом доби автоматично, замініть його на програмований терморегулятор FX51.

Як підібрати секцію

• Виміряйте площу, яку треба гріти: лігво, зону поросят у станку або всю підлогу.
• Оберіть секцію з такою площею укладання в слайдері вище.
• На більшу площу кладуть кілька секцій — кожна йде зі своїм терморегулятором.
• Кабель не можна вкорочувати: секцію кладуть повністю, змінюючи крок у межах 10–12 см.

Скільки споживає тепла підлога в свинарнику

Секція 10 м споживає 0,18 кВт. При безперервній роботі це 0,18 × 4,32 грн/кВт·год ≈ 0,78 грн на годину за 1–1,2 м². Терморегулятор вимикає кабель, коли підлога прогріта, тому фактичні витрати менші й залежать від утеплення приміщення та заданої температури.

Обігрів корівника й телятника

Для корівника й телятника монтаж той самий: утеплювач 2–5 см, сітка, кабель FX18 з кроком 10–12 см, стяжка 4–5 см з пластифікатором і фіброволокном, датчик і терморегулятор. Секцію підбирають під площу зони, яку потрібно гріти.

Гріючий кабель FELIX FX18Усі секції FX18 для теплої підлоги в стяжці та під плитку.Перейти до FX18 →

Інші рішення для ферм — у розділі обігрів для тваринництва.

Безпека

• Підключення — тільки через терморегулятор і ПЗВ (УЗО) 30 мА.
• Кабель повністю закритий стяжкою, тварини до нього не дістають.
• Не вмикайте кабель, поки він не залитий стяжкою.

Часті запитання

Яка температура потрібна поросятам?

Маленьким поросятам — 27–30 °C, свиноматці — 18–20 °C.

Як зробити теплу підлогу для поросят?

Утеплювач 2–5 см → металева сітка на дюбелях-грибках → монтажна стрічка → кабель FX18 «змійкою» з кроком 10–12 см → датчик у гофротрубці → стяжка 4–5 см з пластифікатором і фіброволокном.

Яка товщина стяжки над кабелем?

Близько 4–5 см. Пластифікатор і фіброволокно в розчин додають обов’язково.

Чим контролюється температура підлоги?

Терморегулятором FX70 з датчиком, що лежить у стяжці в гофротрубці. Для роботи за розкладом — програмований FX51.

Скільки коштує обігрів свинарника?

Від 1 828 грн за секцію FX18 10 м (1–1,2 м²) з терморегулятором. Ціни всіх секцій — у слайдері на цій сторінці.

Коли можна вмикати теплу підлогу?

Після повного висихання стяжки — зазвичай через 28 днів.

Чи підходить FX18 для обігріву корівника?

Так, монтаж у стяжку такий самий. Секцію підбирають під площу обігріву.
