Инфракрасная пленка 12 В для обогрева ульев и нуклеусов — внутренний монтаж

Описание

Инфракрасная пленка для обогрева ульев FELIX FX 303 на 12 В — комплект для внутреннего монтажа: нагреватели ставят внутрь пчелиного улья или нуклеуса. В нем 2 пленочных нагревателя 30×50 см по 25 Вт, 2 монтажных комплекта для подключения провода и механический терморегулятор FELIX FX 70 с выносным датчиком температуры. Комплект рассчитан на 2 улья и стоит 1 299 грн. Напряжение 12 В безопасно для пчел и пчеловода, а инфракрасное тепло равномерно греет рамки и соты, не пересушивает воздух и не сжигает кислород. Для подключения нужен понижающий трансформатор 220→12 В — он покупается отдельно.

Обогрев улья монтируют двумя способами. Внутренний монтаж — пленка внутри улья: в дне, над рамками или сбоку. Здесь допустимо только безопасное напряжение 12 В, поэтому этот комплект рассчитан именно на него. Монтаж на наружную стенку — пленку крепят снаружи корпуса под утеплитель или защитный кожух. Пчелы и конденсат до нее не добираются, поэтому на наружной стенке без проблем можно ставить и пленку на 220 В.

Учтите: внутренний монтаж на 12 В сложнее. Нужны понижающий трансформатор, более толстый провод, аккуратный вывод проводов через леток и изоляция каждого нагревателя. Пленка на 220 В на наружной стенке подключается проще — напрямую к терморегулятору, без трансформатора.

Что входит в комплект и сколько стоит

Цена комплекта — 1 299 грн, около 650 грн на улей вместе с терморегулятором. Нагреватели других размеров делаем на заказ.

Характеристики обогревателя для улья

Зачем нужен обогрев ульев зимой

Зимовку пчел обычно решают тремя способами: ульи переносят в зимовник, утепляют или подогревают. Перенос и утепление спасают от гибели, но не от слабости: весной семьи медленно набирают силу, и это напрямую бьет по медосбору. Пчелам нужен определенный микроклимат:

Одно утепление не держит эти параметры стабильно. В теплую зиму в утепленном влажном улье воздух становится сырым, и пчелы страдают уже от сырости. Подогрев ульев с термодатчиком выравнивает температуру.

Что дает инфракрасный обогрев ульев

ИК-пленка нагревает не воздух, а поверхности рядом с собой: рамки, соты и самих пчел. Тепло распределяется равномерно, без перегретых точек. Обогрев ульев весной и летом ускоряет развитие расплода. Это критично: если температура в гнезде проседает всего на 4–8 градусов, часть пчел выводится с недоразвитыми конечностями.

Пленочный или рамочный обогреватель для улья

В нашем комплекте пленка уже нарезана под размер 30×50 см, а для подключения провода есть монтажные комплекты. Остается подключить провод и заизолировать контакты.

Обогреватель на 220 В: внутрь не стоит, снаружи можно

Внутрь улья пленку на 220 В ставить не стоит: при осмотре в сырую погоду есть риск удара током, а конденсат и горючие материалы улья делают любое замыкание опасным. На наружную стенку под утеплитель или кожух пленку на 220 В ставить можно — подключайте ее через УЗО 30 мА.

Для внутреннего монтажа безопасный электрообогрев пчел строят по трем правилам:

1. Внутри улья — низкое напряжение 12–36 В. В сеть 220 В включается только понижающий трансформатор или блок питания, а к ульям идет 12–24 В. Даже при поврежденном проводе пчелам и пасечнику ничего не грозит. Комплект FELIX FX 303 рассчитан именно на 12 В.
2. Правильная мощность. Оптимальная мощность нагревателя — до 25 Вт на улей: все, что выше, превратит улей в инкубатор и погубит пчелосемью. Нагреватель FX 303 имеет именно 25 Вт и работает в паре с терморегулятором FX 70, который отключает его по достижении уставки.
3. Только с терморегулятором. Любой обогреватель для пчел должен работать в паре с термодатчиком и контроллером, которые сами отключают нагрев. Возле расплода обычно задают +25…+30 °C — до +34…+35 °C в центре гнезда пчелы догревают сами.

Вместо самодельных спиралей, ламп и нихрома лучше использовать заводские углеродные (инфракрасные) пленочные обогреватели для ульев. Они тонкие, греют мягко и равномерно по всей площади и не имеют раскаленных точек, от которых может загореться воск или сушь.

Инфракрасная пленка 12 вольт для ульев: в чем плюс

FX 303 работает от 12 В — для пасеки это самый безопасный вариант. Ульи стоят на улице, во влажной среде, а пчелы могут добраться до провода. Даже при поврежденной изоляции напряжение 12 В не опасно ни для пчел, ни для человека.

Терморегулятор не дает перегреть улей — нагреватели работают циклами.

Какой трансформатор нужен для обогрева ульев

Понижающий трансформатор превращает сетевые 220 В в 12 В переменного или постоянного тока. Берите его с запасом мощности 30–50%:

Формула: мощность трансформатора = 25 Вт × число нагревателей × 1,3–1,5. Подключать пленку 12 В напрямую к розетке 220 В нельзя — нагреватель сразу выйдет из строя.

Обогрев ульев своими руками: как изолировать контакты пленки

Напряжение низкое, но контакты и обрезанные концы медных шин все равно нужно закрыть от влаги, конденсата и пчел — иначе медь окисляется, и контакт начинает греться. Для этого в каждом монтажном комплекте есть 20 см битумной изоляции — ее режут на 6 кусков примерно по 3,3 см.

1. Подключите провод: установите зажимы из монтажного комплекта на медные шины, присоедините провод и проверьте прочность соединения.
2. Заклейте контакты. Каждый из двух контактов закройте двумя кусками — сверху и снизу пленки, чтобы внутри оказались и контакт, и конец провода.
3. Заклейте обрезанные концы шин. С противоположной стороны каждый конец шины закройте куском изоляции, загнув его через край пленки на обе стороны.
4. Прижмите изоляцию пальцами или валиком, чтобы не осталось пузырей и щелей.
5. Проверьте: медь и графит не должны выглядывать из-под изоляции. Только после этого нагреватель можно ставить в улей.

Наглядно — в видео:

Два варианта монтажа: внутри улья и на наружной стенке

Внутренний монтаж (12 В, этот комплект)

В каждый улей ставится один нагреватель, место выбирает пчеловод:

• В дно или съемное дно. Теплый воздух поднимается и расходится по всему улью. Пленку закрывают тонкой фанерой или ОСБ, чтобы на ней не скапливался подмор.
• Сверху, поверх рамок. Нагреватель в рамке кладут под крышку — удобно для весеннего подогрева и легко снять.
• Сбоку. Нагреватель в корпусе работает как теплая разделительная доска — хороший вариант для нуклеуса.

Пленку монтируют в утепленный бокс или под фанеру либо ОСБ, а сам улей должен быть утеплен: ИК-тепло не сушит воздух, но в продуваемом улье быстро уходит.

Монтаж на наружную стенку улья

Пленку кладут на наружную боковую или заднюю стенку корпуса, сверху закрывают утеплителем — вспененным полиэтиленом с отражателем, фольгой к пленке. Если ульи стоят под открытым небом, сверху можно добавить защитный кожух от дождя и солнца. Провод ведут в гофрорукаве, соединения — в герметичной коробке, питание — через УЗО 30 мА.

• подходит и этот комплект 12 В, и пленка на 220 В;
• монтаж проще: пленку на 220 В подключают к терморегулятору напрямую, без трансформатора и толстого провода;
• у пчел нет доступа к нагревателю, внутри улья нет проводов;
• тепло проходит через стенку, поэтому прогрев медленнее, чем при внутреннем монтаже, — утепление корпуса здесь особенно важно;
• удобно для ульев, которые не хочется разбирать, и для павильонов, где нагреватели ставят сразу на несколько корпусов.

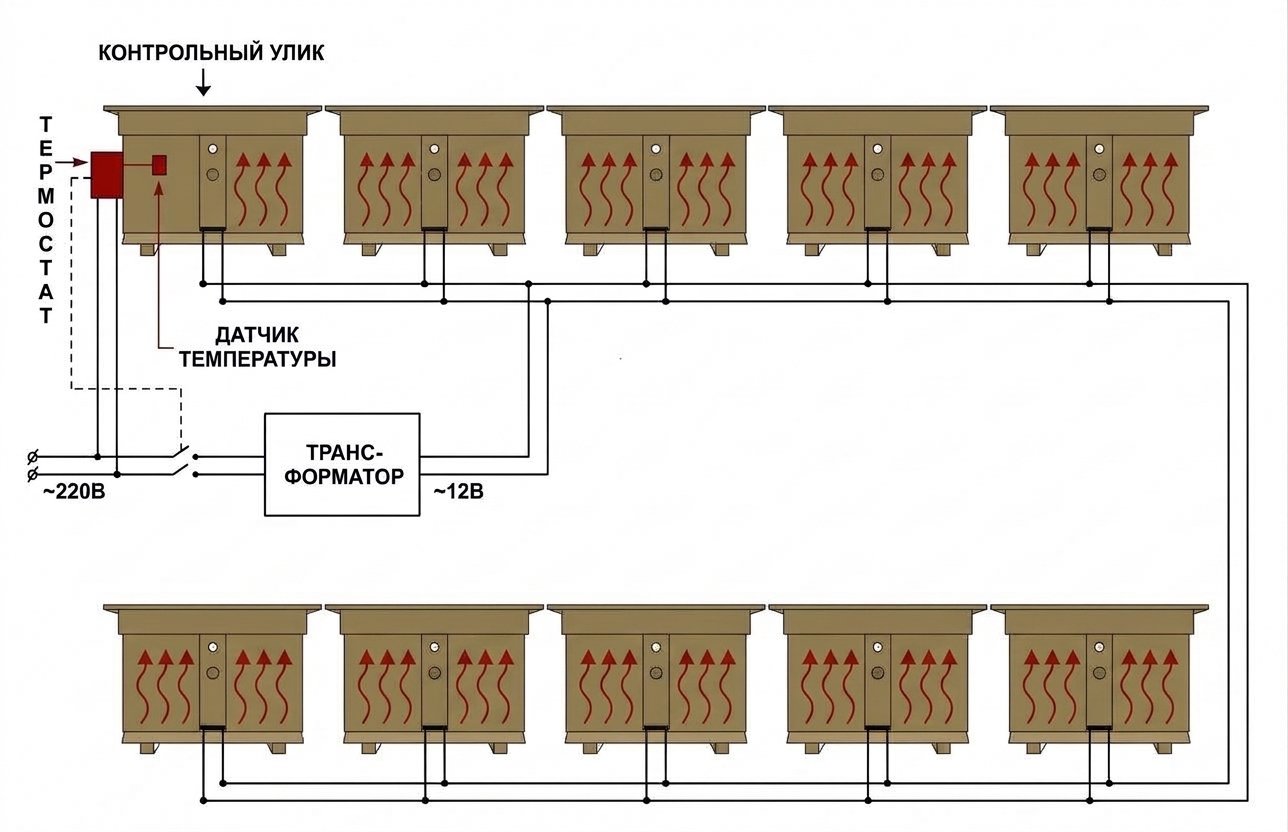

Схема подключения: контрольный улей

Так нагреватели располагаются внутри улья: пленки по сторонам гнезда, провода выведены наружу и подключены к 12 В.

Подключать каждый улей к питанию отдельно можно, но неудобно. Выгоднее собрать общий контур на всю пасеку:

1. В каждый улей устанавливается один нагреватель.
2. Провода выводятся наружу через леток.
3. Нагреватели всех ульев соединяются параллельно в общую линию 12 В.
4. На контрольном улье ставят терморегулятор и трансформатор, датчик температуры — внутрь улья. Терморегулятор включается в сеть 220 В и управляет питанием трансформатора, а трансформатор питает линию нагревателей 12 В.
5. Контрольный улей — семья средней силы. Слабым семьям можно поставить два нагревателя, но это не обязательно.
6. Терморегулятор включает и выключает всю линию по датчику. Нагреватели не работают постоянно на полную мощность: температура ровная, электроэнергия экономится.

Как подключить: 220 В → терморегулятор → трансформатор → пленка 12 В

1. Сеть 220 В заходит в терморегулятор FELIX FX 70 через УЗО 30 мА.
2. Датчик терморегулятора кладут в контрольный улей.
3. С выхода терморегулятора провод 220 В идет на вход понижающего трансформатора 220→12 В.
4. С выхода трансформатора линия 12 В идет к ульям, и нагреватели подключают к ней параллельно.
5. Терморегулятор включает и выключает трансформатор, а вместе с ним — все пленки.

Это на два узла больше, чем при монтаже пленки на 220 В на наружную стенку: там провод с терморегулятора идет на пленку напрямую. Зато внутри улья — только безопасные 12 В.

Когда включать обогрев ульев зимой и весной

• Зимой. Пчелы собираются в клуб при температуре ниже +6 °C. Как только среднесуточная температура опускается до этого уровня, обогрев включают.
• Весной, после облета. Обогрев включается при понижении температуры до +25 °C и ниже — в это время семья выращивает расплод.
• Летом. Подогрев выручает нуклеусы и небольшие отводки, где пчел еще мало.

Пленка нагревается до 30–40 °C. Уставку подбирайте по силе семей и сезону, начиная с нижней границы, и ориентируйтесь на поведение пчел в контрольном улье.

Расход электроэнергии

Комплект на 2 улья потребляет 50 Вт, но с терморегулятором работает не постоянно. Расчет по тарифу 4,32 грн/кВт·ч:

Формула для вашей пасеки: мощность нагревателей (кВт) × 24 часа × доля времени работы × тариф. Чем лучше утеплен улей, тем реже включается обогрев.

Подогрев нуклеусов

Нуклеусу трудно самому удерживать тепло, особенно ночью и ранней весной. Нагреватель 30×50 см ставят сбоку как теплую разделительную доску или в дно. Подогрев помогает маткам в нуклеусах и молодым отводкам с нелетными пчелами быстрее развиваться. Уставку для нуклеусов обычно ставят ниже, чем для полных ульев.

Типичные ошибки при подогреве ульев

• Контрольный улей выбран неправильно. Датчик в самой сильной семье оставит слабые без тепла, а в самой слабой — перегреет сильные. Нужна семья средней силы.
• Трансформатор без запаса. Он перегревается и выходит из строя. Берите на 30–50% мощнее суммарной нагрузки.
• Тонкий провод на длинной линии. На 12 В напряжение проседает быстро, и дальние ульи греются хуже.
• Обогрев неутепленного улья. Тепло уходит через щели, нагреватели почти не выключаются.
• Слишком высокая уставка. При перегреве пчелы усиленно вентилируют гнездо и больше едят. Начинайте с нижней границы.
• Не заизолированы концы шин. Закрывать нужно не только контакты с проводом, но и обрезанные концы медных шин с другой стороны.
• Обогрев включен слишком рано осенью. Пока среднесуточная температура выше +6 °C и пчелы не собрались в клуб, подогрев не нужен.
• Открытый леток зимой. Теплый улей привлекает мышей — поставьте на леток заградитель или металлическую сетку.

Как подготовить пасеку к подогреву

1. Выберите контрольный улей и место для терморегулятора и трансформатора — под навесом, защищенное от дождя и солнца.
2. Посчитайте нагреватели и подберите трансформатор с запасом мощности.
3. Измерьте расстояние между ульями и купите провод нужного сечения с запасом на спуски к каждому летку.
4. Подготовьте нагреватели: подключите провод, заизолируйте контакты и концы шин, проверьте, что пленка цела.
5. Утеплите ульи и уложите нагреватели в выбранное место — в дно, сверху или сбоку.
6. Соберите линию параллельно, подключите к трансформатору, трансформатор — к терморегулятору, и выставьте низкую уставку.
7. Первые дни проверяйте температуру в контрольном улье и поведение пчел, затем при необходимости скорректируйте уставку.

Электробезопасность

• Терморегулятор и трансформатор подключайте к сети через УЗО 30 мА.
• Трансформатор и терморегулятор ставьте под навес или в защитный бокс — они не рассчитаны на дождь.
• Соединения проводов 12 В — только в герметичных коробках снаружи улья.
• Пленку закрывайте фанерой, ОСБ или корпусом, чтобы у пчел не было к ней доступа.
• Перед зимовкой проверяйте изоляцию контактов и целостность пленки.

Гарантия и доставка

Гарантия на пленку — 12 месяцев, подробнее на странице Гарантия и условия возврата. Вернуть товар можно в течение 14 дней со дня покупки на стандартных условиях, предусмотренных законодательством Украины: товар не использовался, сохранены его товарный вид, комплектация и упаковка, есть документ о покупке. По вопросам гарантийного обслуживания работает сервисный центр — тел. 066 52 41 966.

Доставка Новой почтой по Украине, бесплатно от 1 000 грн. Оплата — ПриватБанк, monobank, ПУМБ, NovaPay. Другие системы обогрева для фермы — в разделе обогрев для животноводства.

Частые вопросы

Нужен ли обогрев ульев зимой?

Он не обязателен. Утепление сохраняет тепло, а обогрев с термодатчиком держит ровную температуру.

Когда включать обогрев ульев весной?

После облета — когда температура опускается до +25 °C и ниже. Зимой обогрев включают, когда среднесуточная температура падает ниже +6 °C.

Какая температура нужна при зимовке пчел?

В зимовнике около +7 °C, в клубе около +14 °C, для расплода около +35 °C, влажность — 40–80%.

Какой мощности нужен обогреватель для улья?

До 25 Вт на улей — большая мощность перегреет семью. Нагреватель FX 303 имеет именно 25 Вт и работает с терморегулятором FX 70.

Можно ли использовать обогреватель улья на 220 В?

Внутрь — не стоит, там используют 12 В. На наружную стенку под утеплитель или кожух — можно, через УЗО 30 мА.

Что лучше — внутренний или наружный обогрев улья?

Внутренний монтаж греет гнездо быстрее, но он сложнее: нужны трансформатор 220→12 В, более толстый провод и вывод проводов через леток. Монтаж пленки на 220 В на наружную стенку проще — без трансформатора, но тепло идет через стенку, поэтому корпус нужно хорошо утеплить.

На сколько ульев рассчитан комплект?

На 2 улья: 2 нагревателя 30×50 см, по одному в улей. Слабой семье можно поставить два.

Какой трансформатор нужен для инфракрасной пленки 12 вольт?

Понижающий 220→12 В с запасом 30–50%: для одного комплекта (50 Вт) — от 75 Вт. В комплект трансформатор не входит.

Можно ли подключить пленку 12 В к розетке?

Нет. FX 303 подключается только через трансформатор 220→12 В, иначе нагреватель выйдет из строя.

Как сделать обогрев ульев своими руками?

Подключите провод к контактам, заизолируйте контакты и концы шин битумной изоляцией, разложите нагреватели по ульям, соедините их параллельно и подключите к трансформатору, а трансформатор — к терморегулятору с датчиком в контрольном улье.

Куда класть пленку в улье?

В дно под тонкую фанеру, сверху на рамки в рамке или сбоку как теплую разделительную доску. Провод выводят через леток.

Можно ли подогревать нуклеусы?

Да. Нагреватель ставят сбоку или в дно нуклеуса и задают более низкую уставку.

Сколько стоит электроэнергия на подогрев ульев?

Для 2 ульев — примерно 50–160 грн в месяц в зависимости от морозов, то есть 23–78 грн на улей.

Входит ли провод в комплект?

Нет, его длина зависит от расстановки ульев. Нужен медный провод 1,5 мм² для линии до 10 м и 2,5 мм² — для более длинной.

Текст проверил: Александр, монтажник-электрик HeatingFilm, 10 лет опыта. Обновлено: октябрь 2026.
