Греющий кабель в стяжку — самый надёжный вариант электрического тёплого пола для основного отопления: стяжка 3–5 см аккумулирует тепло и равномерно отдаёт его в комнату. Укладка тёплого пола в стяжку не сложна, если соблюдать порядок работ и цифры: мощность, шаг, отступы, толщину стяжки и правила подключения через терморегулятор. Ниже — пошаговый монтаж кабельного тёплого пола с таблицами и типичными ошибками.
Нужен кабель для стяжки? Комплекты двухжильного кабеля FX18 с терморегулятором, гарантия 20 лет — купить греющий кабель в стяжку: цены.
Содержание:
- Что нужно для монтажа кабельного тёплого пола в стяжку
- Выбор греющего кабеля для тёплого пола в стяжку: мощность и шаг укладки
- Сколько электроэнергии потребляет электрический тёплый пол в стяжке
- Утепление пола
- Подрозетник и штроба
- Укладка греющего кабеля в стяжку: прокладка и крепление
- Установка датчика тёплого пола
- Заливка стяжки
- Подключение греющего кабеля через терморегулятор
- Сухая сборная стяжка
- Главные ошибки при монтаже греющего кабеля и электрического тёплого пола
- Если кабель повреждён
- Часто задаваемые вопросы о монтаже греющего кабеля в стяжку
Что нужно для монтажа кабельного тёплого пола в стяжку
Монтаж кабельного тёплого пола в стяжку начинают с подготовки основания и выбора кабеля.
- Основание — сухое, ровное (перепад до ±5 мм), без мусора.
- Материалы — греющий кабель, терморегулятор с датчиком, утеплитель XPS, демпферная лента, монтажная лента, гофротрубка 16 мм, материалы для стяжки.
- Электрика — отдельная линия от щита с автоматом и УЗО 30 мА, глубокий подрозетник.
- Приборы — мультиметр, желательно мегомметр на 500–1000 В, индикатор фазы.
- План — схема комнаты с мебелью и сантехникой: под ними кабель не укладывают.
Выбор греющего кабеля для тёплого пола в стяжку: мощность и шаг укладки
Кабель для тёплого пола в стяжку подбирают по мощности на квадратный метр и площади обогрева.
Устройство греющего кабеля: нагревательные жилы, двойная изоляция, экран (оплётка или фольга с дренажным проводом) и внешняя оболочка. В стяжку укладывают резистивный кабель постоянной мощности. Двухжильный кабель имеет одну муфту и один холодный конец — его раскладывают змейкой от одной точки. У одножильного два холодных конца, оба возвращают к подрозетнику, поэтому схему чертят заранее. Подробнее о разнице — одножильный или двухжильный кабель, о качестве кабеля — тонкий или толстый греющий кабель.
| Линейная мощность кабеля | Где применяют | Шаг укладки |
|---|---|---|
| 10–14 Вт/м | Только тонкий кабель под плитку, в плиточный клей | 6–10 см |
| 16–18 Вт/м | Универсальный: в стяжку и под плитку | 8–12 см (в стяжке 10–12 см) |
| 20 Вт/м и выше | Только в стяжку 3–5 см | 10–15 см |
Удельная мощность считается только на свободную площадь — без шкафов, кухонных тумб, ванны и унитаза:
| Помещение и задача | Удельная мощность на м² свободной площади |
|---|---|
| Комфортный подогрев пола (есть основное отопление) | 120–150 Вт/м² |
| Основное отопление жилой комнаты | 150–180 Вт/м² |
| Ванная, лоджия, угловая комната, первый этаж над подвалом | 180–200 Вт/м² |
Шаг укладки рассчитывают по формуле: шаг (см) = мощность кабеля (Вт/м) / мощность на м² × 100. Длина кабеля ≈ свободная площадь × 100 / шаг (см).
| Мощность кабеля | 120 Вт/м² | 150 Вт/м² | 180 Вт/м² |
|---|---|---|---|
| 16 Вт/м | 13 см | 11 см | 9 см |
| 17 Вт/м | 14 см | 11 см | 9,5 см |
| 18 Вт/м | 15 см | 12 см | 10 см |
| 20 Вт/м | 16,5 см | 13 см | 11 см |
Пример: свободная площадь 8 м², нужно 150 Вт/м² = 1200 Вт. Кабель 18 Вт/м — нужна длина около 67 м (ближайшая секция 1200 Вт), шаг 12 см.
Ток и подвод. I = P / U: 1500 Вт ≈ 6,5 А, 2200 Вт ≈ 9,6 А при 230 В. На один терморегулятор — не больше его паспортной нагрузки (обычно 16 А, около 3,5 кВт). Температура: оболочка кабеля в стяжке — до 65–70 °C, поверхность пола в жилых комнатах — 26–29 °C, в ванной — до 31–33 °C. Холодный конец (заводской подвод 2–3 м) можно укоротить или нарастить медью того же сечения, греющую часть — нельзя.
Сколько электроэнергии потребляет электрический тёплый пол в стяжке
Мощность кабеля — это максимум. Терморегулятор включает пол циклами, и реальный расход зависит от теплопотерь и утепления. Ориентир для комфортного подогрева при работающем отоплении: пол 1,5 кВт работает 25–40% времени, то есть около 9–14 кВт·ч в сутки в холодный месяц. Как основное отопление расход определяется теплопотерями дома.
- Точный расчёт мощности и расхода — в онлайн-калькуляторе тёплого пола.
- Сравнение водяного и электрического тёплого пола: потребление и расходы.
- Сколько стоит электрический тёплый пол «под ключ».
- Что выгоднее: тёплый пол или радиаторы.
- Если важна автономность — тёплый пол от аккумулятора и питание от солнечных панелей.
Утепление пола под греющий кабель
Тёплый пол из греющего кабеля без утеплителя отдаёт часть тепла вниз, поэтому основание утепляют.
На основание укладывают экструдированный пенополистирол (XPS) на цементную смесь по всей площади и дополнительно фиксируют дюбелями-грибками. Затем плиты заливают тонкой стяжкой 1–2 см или накрывают кладочной сеткой (ячейка 1×1 см — 5×5 см), которую тоже крепят дюбелями. По периметру — демпферная лента, при площади больше 30–40 м² — деформационные швы.
| Что под полом | Экструдированный пенополистирол (XPS) |
|---|---|
| Тёплое помещение (квартира не на первом этаже) | 20–30 мм |
| Обычная комната в частном доме | 30–50 мм |
| Первый этаж над подвалом, по грунту, балкон, лоджия | 50 мм и больше (стяжка над утеплителем — около 40 мм) |
Как выбрать утеплитель — в статье какой пенополистирол выбрать.
Подрозетник для терморегулятора и штроба
Подрозетник ставят на высоте 30–50 см от чистового пола, вдали от прямого солнца, сквозняков и отопительных приборов. Используйте глубокую монтажную коробку — в мелкую не поместятся терморегулятор и провода. Штробу для холодного конца и отдельную — для гофры датчика делают с плавным спуском со стены в пол, без углов 90°: иначе датчик не получится заменить.
Укладка греющего кабеля в стяжку: прокладка и крепление

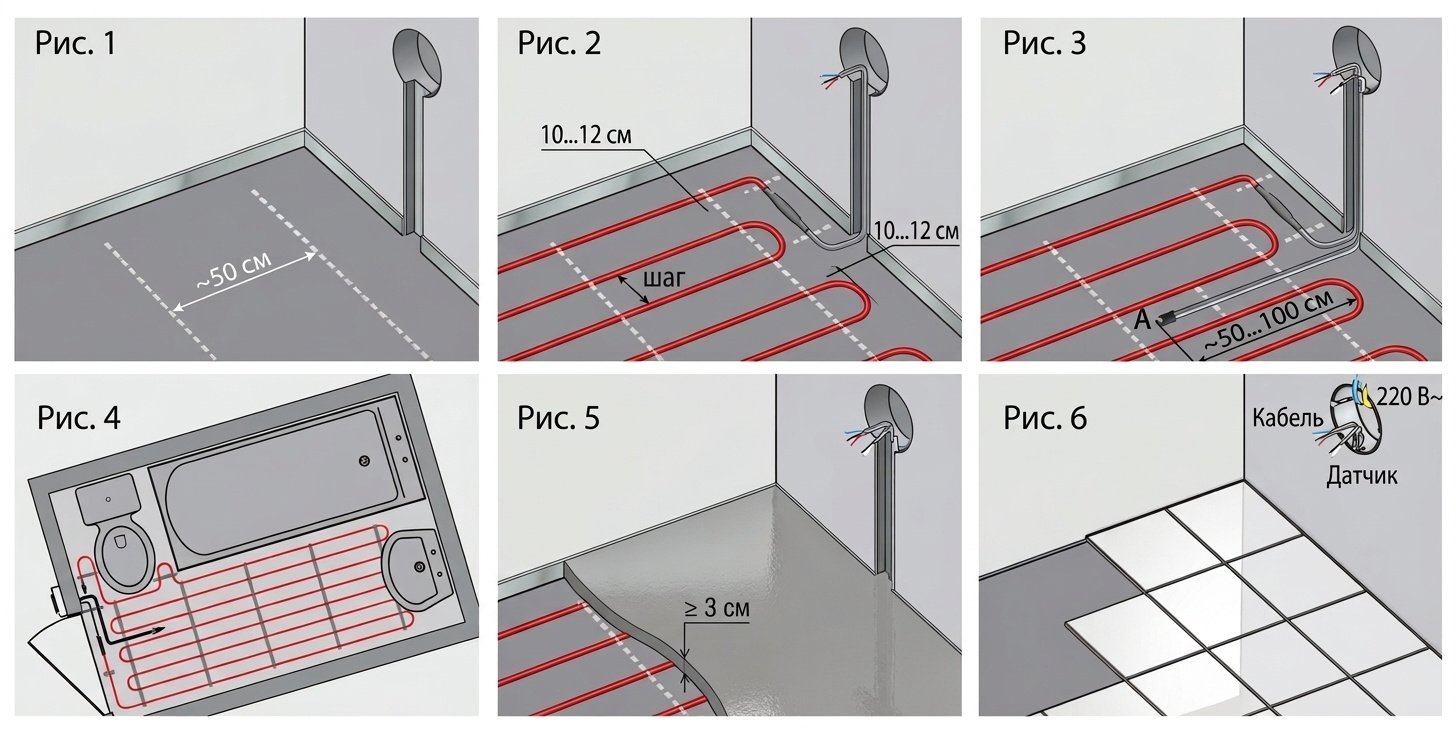

Укладка тёплого пола в стяжку — это прокладка греющего кабеля змейкой с ровным шагом и креплением к монтажной ленте или сетке.
- Проверьте кабель: сопротивление жил и изоляции — как проверить греющий кабель.

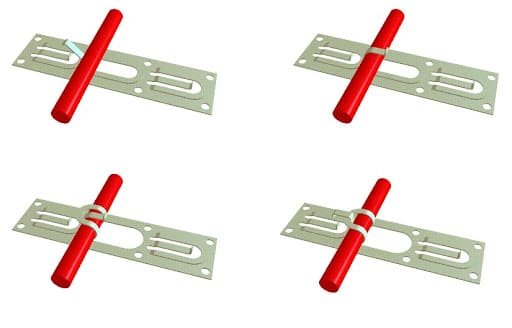

- Прибейте монтажную ленту дюбелями параллельными рядами через 50 см.
- Разложите кабель змейкой перпендикулярно ленте по свободной от мебели зоне, закрепляя в замках ленты.
Онлайн-калькулятор электрического тёплого пола
Хотите просчитать энергопотребление, мощность электрического тёплого пола и найти подходящий вам комплект?
Правила раскладки:
- витки не пересекаются и не касаются друг друга; кабель контактирует только с монтажной лентой и раствором;
- отступ от стен — 10 см, от радиаторов и труб отопления — не меньше 10 см;
- шаг — по расчёту (обычно 10–12 см), одинаковый по всей площади;
- гнуть кабель можно, но радиус изгиба — не меньше 5–6 диаметров кабеля (на практике не острее 5 см по внутренней дуге);
- соединительная муфта и концевая муфта — только в стяжке, на ровном месте; изгибы — не ближе 10–15 см от муфты.
Начертите схему укладки с привязкой к стенам и отметьте муфты и датчик, сделайте фото — это пригодится, если придётся сверлить пол.
Установка датчика тёплого пола
- Датчик укладывают только в гофротрубку 16 мм — никогда «голым» в бетон, иначе его не заменить.
- Конец гофры заводят в петлю кабеля, ровно посередине между двумя витками, не касаясь их.
- Место — 50–70 см от стены в открытой зоне, где не будет шкафа. Рядом с кабелем регулятор увидит локальный перегрев и отключит пол раньше времени; на холодном участке — будет греть лишнее.
- Поворот гофры со стены в пол — плавный, радиус не меньше 6–8 см. Гофру фиксируют проволокой к ленте или сетке.
- Конец гофры в полу заглушают изолентой, чтобы раствор не затёк внутрь.
- Перед заливкой датчик вставляют до упора и вытягивают на 1–2 см; в подрозетнике оставляют запас провода 10–20 см. При стяжке толще 5 см гофру поднимают в верхнюю треть слоя.
- Провод датчика не прокладывают в одной штробе с холодным концом кабеля.
Заливка стяжки над греющим кабелем
Электрический тёплый пол в стяжке включают только после полного высыхания раствора.
| Параметр стяжки | Значение |
|---|---|
| Раствор | ЦПС М150–М200: цемент М400/М500 и песок ≈ 1:3, без щебня и острых фракций |
| Пластификатор | Для тёплых полов, 0,5–1% массы цемента |
| Фибра | Полипропиленовая 6–12 мм, 0,6–0,9 кг на 1 м³ |
| Толщина над кабелем | 3–5 см, оптимально 4–5 см; меньше 3 см — трещины, больше 6 см — долгий прогрев |
| Температура при работе | От +5 °C: на морозе оболочка кабеля дубеет и трескается на изгибах |
| Набор прочности | 28 суток; плитку можно класть раньше, но включать пол — только после 28 суток |
Перед заливкой ещё раз проверьте сопротивление жил, осмотрите кабель, убедитесь, что витки не накладываются, кабель не касается гофры и не натянут. Чтобы не повредить кабель во время работ, положите между петлями бруски и настил из досок. Готовые смеси используйте, только если производитель указывает совместимость с нагревательным кабелем.
После заливки дайте стяжке набрать прочность 28 суток. Первый запуск — постепенно: начните с 20–25 °C и повышайте на 5 °C в сутки.
Подключение греющего кабеля через терморегулятор
Греющий кабель подключают к сети только через терморегулятор с датчиком пола. Схема подключения одинакова для кабеля в стяжку, кабеля под плитку и нагревательных матов:
| Клеммы терморегулятора | Что подключать |
|---|---|
| L, N (питание) | Фаза и ноль от отдельного автомата и УЗО. Фазу определяют индикатором |
| L1, N1 (нагрузка, «HEAT», «LOAD») | Холодный конец кабеля: коричневый и синий провода, полярность значения не имеет |
| SENSOR (датчик) | Два провода датчика температуры пола, полярность не важна |
| PE (заземление) | Экран кабеля (жёлто-зелёный провод). Если клеммы на регуляторе нет — соединить с заземляющим проводником сети |
- Отключите линию в щите и проверьте отсутствие напряжения.
- Индикатором определите фазу на проводах от щита: фазу — на клемму L, ноль — на N.
- Холодный конец кабеля подключите к клеммам нагрузки (L1 и N1). У одножильного кабеля — оба конца жилы.
- Провода датчика — на клеммы SENSOR.
- Экран кабеля соедините с заземлением сети.
- Установите терморегулятор в подрозетник, включите автомат и проверьте работу.
| Мощность тёплого пола | Ток | Провод питания (медь) | Защита |
|---|---|---|---|
| до 2 кВт | до 9 А | 2 × 1,5 мм² + PE | Автомат 10 А + УЗО 30 мА |
| 2–3,5 кВт | 9–16 А | 2 × 2,5 мм² + PE | Автомат 16 А + УЗО 30 мА |
| больше 3,5 кВт | больше 16 А | По расчёту, обычно 2 × 4 мм² + PE | Подключение через контактор, автомат по расчёту |
Конкретные модели могут иметь другую маркировку клемм — сверяйтесь с инструкцией: инструкция к терморегулятору E51, как проверить терморегулятор.
Сухая сборная стяжка и тёплый пол
Сухая сборная стяжка — это пароизоляция, засыпка (керамзит или перлит) 30–60 мм и два слоя ГВЛ или ЦСП со смещением швов. Она лёгкая и быстро готова к работе, но не накапливает тепло.
- Греющий кабель в засыпку класть запрещено — в воздушных карманах он перегревается.
- Нельзя зажимать кабель между листами ГВЛ и заливать «вторую» мокрую стяжку поверх ГВЛ.
- Правильно: загрунтовать ГВЛ, уложить тонкий греющий кабель с шагом около 12 см (или нагревательный мат), датчик — в гофре между витками, затем залить кабель эластичным плиточным клеем класса S1 или самовыравнивающейся смесью без воздушных прослоек и уложить плитку. Как это сделать — в статье греющий кабель под плитку.
Главные ошибки при монтаже греющего кабеля и электрического тёплого пола
| Ошибка | Чем грозит | Как правильно |
|---|---|---|
| Укоротили нагревательную часть кабеля | Мощность и ток растут, кабель перегревается | Лишний кабель укладывают с меньшим шагом (не меньше 6–8 см) или увеличивают площадь |
| Витки пересекаются или ближе 6 см | Локальный перегрев и перегорание | Одинаковый шаг по всей площади |
| Мощность выбрана «с экономией» | Пол медленно прогревается, в комнате холодно | Считать по теплопотерям и таблице мощности |
| Слишком короткий кабель и большой шаг | «Тепловая зебра» — холодные полосы | Подбирать длину под площадь и шаг |
| Резкий изгиб | Повреждение жилы | Радиус не меньше 5–6 диаметров кабеля |
| Кабель у радиаторов и труб отопления | Перегрев | Отступ не меньше 10 см |
| Нет схемы укладки | Пробитый кабель при сверлении пола | Схема и фото с привязкой к стенам |
| Один кабель на две комнаты | В одной жарко, в другой холодно | Отдельный кабель и терморегулятор на комнату |
| Муфта на изгибе или в стене | Повреждение муфты | Муфта — только в стяжке на ровном месте, изгибы не ближе 10–15 см |
| Фиксация гипсом (алебастром) | Разрушение оболочки | Монтажная лента или цементный раствор |
| Пустоты в стяжке или клее | Перегрев кабеля в воздушном кармане | Монолитная заливка без пустот |
| Перегрузили терморегулятор | Подгорание контактов | Больше 16 А — через контактор |
| Датчик без гофры или вплотную к кабелю | Невозможно заменить, неверная регулировка | Гофра 16 мм посередине между витками |
| Не проверили сопротивление | Повреждение обнаружат после заливки | Замеры до и после укладки, запись в талон |
| Хождение по кабелю в жёсткой обуви, инструмент на кабеле | Порезы оболочки | Мостики из досок, мягкая обувь |
| Включили пол, чтобы «быстрее высохла стяжка» | Трещины стяжки и повреждение кабеля | Первый запуск — через 28 суток |
Если кабель повреждён
Ремонт кабеля тёплого пола — коротко
Если при монтаже или позже кабель перебили, его соединяют ремонтной термоусадочной муфтой с восстановлением экрана — ни в коем случае не изолентой. Место повреждения находят по схеме укладки или прибором. Подробно: как починить кабель тёплого пола: установка муфты и поломки электрического тёплого пола.
Часто задаваемые вопросы о монтаже греющего кабеля в стяжку
Какой должна быть толщина стяжки над греющим кабелем?
От 3 до 5 см, оптимально 4–5 см. Тоньше 3 см стяжка может треснуть, толще 6 см — пол будет долго прогреваться и тратить больше энергии на разогрев.
С каким шагом укладывать греющий кабель в стяжку?
Шаг = мощность кабеля (Вт/м) / нужная мощность (Вт/м²) × 100. Для кабеля 18 Вт/м и 150 Вт/м² это 12 см. В ванных и у окон — 10 см. Шаг должен быть одинаковым по всей площади.
Можно ли резать или удлинять греющий кабель?
Нагревательную часть резать и наращивать нельзя. Изменять длину можно только у холодного конца (провода питания) медным проводом того же сечения.
Чем отличается одножильный кабель от двухжильного?
Двухжильный подключается с одного конца — его просто раскладывают змейкой. У одножильного два холодных конца, и оба нужно вернуть к терморегулятору. Подробнее — какой кабель выбрать: одножильный или двухжильный.
Обязательно ли утеплять пол под кабелем?
Да, если пол — основное отопление или под ним холодное помещение. Над тёплой квартирой достаточно 20–30 мм XPS, на первом этаже и балконе — от 50 мм. Без утеплителя пол работает, но счета за электроэнергию заметно выше.
Какие отступы делать от стен и сантехники?
От стен — не меньше 10 см, от унитаза, ванны, душевого поддона и труб отопления — 10–15 см. Под стационарную мебель и сантехнику кабель не укладывают.
Когда можно включать тёплый пол после заливки стяжки?
Через 28 суток. Первый запуск — постепенно, начиная с 20–25 °C и повышая на 5 °C в сутки. Включать пол для «ускорения высыхания» нельзя.
Что делать, если греющий кабель перебили?
Изолента и клеммники не подходят. Нужна ремонтная термоусадочная муфта с восстановлением экрана, после ремонта — проверка сопротивления. Подробно — как установить муфту на греющий кабель.
Какое сопротивление должно быть у кабеля?
Как в паспорте, допуск −5…+10%; изоляция у нового кабеля — от сотен мегаом до гигаом. Таблица и порядок замеров — в статье сопротивление тёплого пола: как проверить греющий кабель.
Нужен ли отдельный автомат и УЗО для тёплого пола?
Да: отдельная линия от щита, автомат по мощности и УЗО на 30 мА. Экран кабеля обязательно подключают к заземлению. Включать тёплый пол в обычную розетку через тройник нельзя.
Можно ли подключить греющий кабель напрямую к розетке, без терморегулятора?
Нет. Без терморегулятора кабель в стяжке перегревается: он работает на полную мощность круглосуточно. Подключение — только через терморегулятор с датчиком пола.
Почему пол прогревается полосами?
Разный шаг укладки, пустоты в стяжке, датчик вплотную к кабелю или нет утеплителя на части площади.
Сколько нагревается пол в стяжке?
При стяжке 4–5 см первый прогрев занимает 1–3 часа, дальше терморегулятор поддерживает температуру короткими циклами.
Можно ли класть саморегулирующийся или карбоновый кабель в стяжку?
Саморегулирующийся кабель предназначен для труб и кровли, для пола используют резистивный кабель постоянной мощности. О карбоновых кабелях — в статье можно ли использовать карбоновый кабель для тёплого пола.
Подойдёт ли этот кабель для водопровода и труб?
Нет, для обогрева труб используют саморегулирующийся кабель или специальный кабель для труб — монтаж греющего кабеля для обогрева трубы.
Можно ли уложить греющий кабель в стену?
Да, «тёплую стену» делают кабелем в штукатурке или ИК-плёнкой под гипсокартоном. Шаг и мощность считают так же, обязательно ставят терморегулятор с датчиком.
Можно ли делать стяжку с кабелем на деревянном перекрытии?
Только если балки выдержат 80–120 кг/м². Иначе используют тонкие нагревательные маты в плиточный клей или ИК-плёнку.
