Саморегулюючий кабель Felix FX SRLF 20 з харчовою оболонкою для монтажу всередину труби (Корея)

Опис

Саморегулюючий кабель Felix FX SRLF 20 (Корея) — нагрівальний кабель потужністю 20 Вт/м з харчовою оболонкою, створений для монтажу усередину водопровідної труби. Кабель лежить безпосередньо у воді й гріє її зсередини, тому захищає від замерзання навіть ті ділянки, до яких не підібратися ззовні: введення водопроводу в будинок, трубу під землею чи в стіні, трубу від свердловини або колодязя. Харчова оболонка безпечна для контакту з питною водою. Маркування на оболонці — «FX SRLF 20».

Кабель продається на відріз, ціна вказана за метр погонний. Нижче — коли варто обирати монтаж усередину труби, що для нього потрібно, як правильно ввести кабель у трубу через сальник, чого робити не можна і як розрахувати вартість.

Коли потрібен кабель усередину труби

Найчастіше гріючий кабель кладуть зверху труби і закривають утеплювачем — це універсальний і найпростіший у обслуговуванні спосіб. Монтаж усередину труби обирають у випадках, коли зовнішній монтаж неможливий або надто дорогий:

• труба вже прокладена під землею, у стіні чи під стяжкою, і розкопувати чи розбирати її не хочеться;
• потрібно захистити введення водопроводу в будинок — ділянку, де труба виходить із землі й проходить крізь фундамент;
• водопровід від свердловини чи колодязя промерзає на короткій ділянці біля оголовка або входу в будинок;
• ділянка коротка, а зовнішній монтаж з утепленням і захисним кожухом незручний;
• на зовнішній частині труби немає місця для кабелю й утеплювача (труба в гільзі, у вузькому каналі).

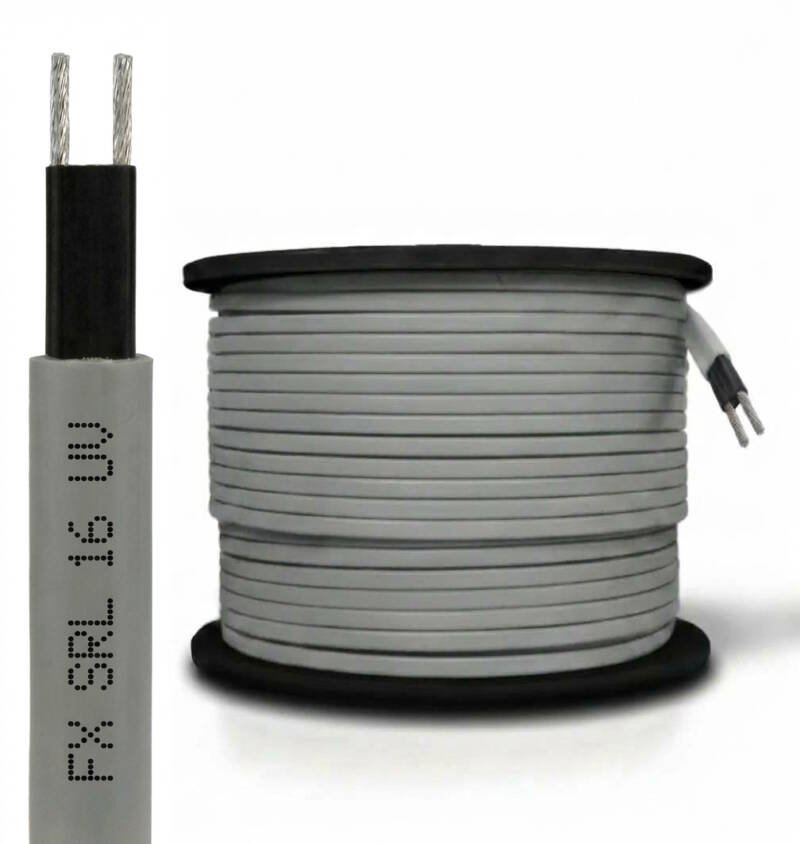

Якщо до труби є доступ ззовні, вигідніше покласти кабель зверху під утеплювач — наприклад, тонкий Felix FX SRL 16 або FX SLT 25. Порівняння способів і таблиці цін — у розділі гріючий кабель для труб і водопроводу.

Переваги і обмеження монтажу всередину труби

Принцип роботи

Між двома мідними жилами кабелю — напівпровідникова матриця. Коли вода в трубі охолоджується, у матриці з’являється більше струмопровідних доріжок і потужність кабелю зростає; коли вода нагрівається — матриця розширюється, і потужність падає. Так кабель контролює себе по всій довжині й не перегрівається, навіть якщо частина труби проходить у теплому приміщенні, а частина — на вулиці. Тому він безпечний для пластикових труб ПНД, поліпропілену й металопластику.

Технічні характеристики

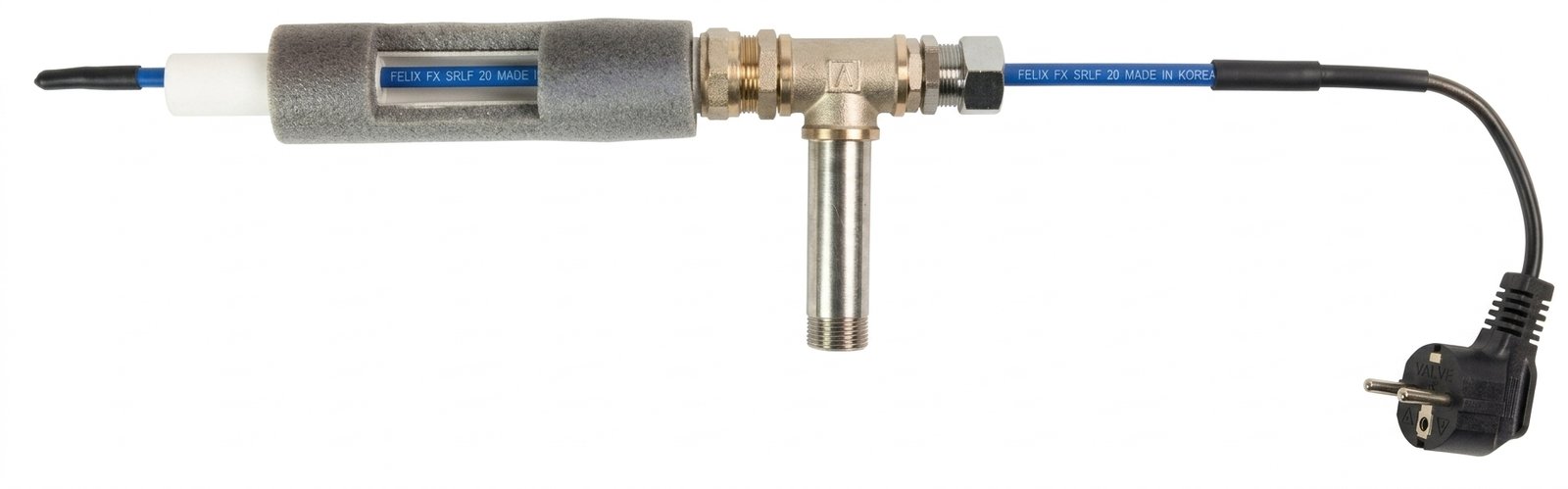

Що потрібно для монтажу кабелю в трубу

• Кабель FX SRLF 20 — довжиною рівно на обігрівану ділянку (як її виміряти — нижче).
• Вузол вводу — трійник і сальник з ущільнювачем, через які кабель заходить у трубу. Трійник підбирають під діаметр і матеріал вашої труби.
• Кінцева муфта — герметично закриває кінець кабелю, який лежатиме у воді.
• З’єднувальна муфта з холодним кінцем — з’єднує нагрівальний кабель із силовим кабелем живлення. Муфта з роботою — 590 грн.
• Електрозахист — окремий автомат і ПЗВ (диференційний захист) на 30 мА.
• Керування — терморегулятор із датчиком температури повітря (бажано) або розетка з вимикачем.
• Монтажна стрічка, щоб закрити різьбу й гострі кромки фітингів на час заведення кабелю.

Як підготувати трубу і розрахувати довжину кабелю

Для монтажу всередину труби довжину обігріваної ділянки потрібно виміряти точно: довжина нагрівальної частини кабелю дорівнює довжині цієї ділянки. Відрізок вимірюють від трійника, через який кабель заходить у трубу, до кінця ділянки, що промерзає, — наприклад, до входу в теплий підвал або до оголовка свердловини.

Ділянка, яку обігрівають зсередини, повинна мати мінімум фітингів. Усі повороти мають бути плавними природними вигинами труби: на різких кутах, муфтах і перехідниках кабель застрягає, а гострі кромки можуть пошкодити оболонку. Кабель не можна проводити крізь запірну арматуру — крани, вентилі, засувки, зворотні клапани, фільтри, лічильники й насоси. Тому трійник для вводу ставлять так, щоб між ним і кінцем ділянки не було жодної арматури.

Діаметр труби має бути таким, щоб кабель не перекривав потік води. На тонких трубах (20 мм і менше) кабель помітно зменшує переріз і напір, тому для них частіше обирають зовнішній монтаж. Якщо сумніваєтесь, надішліть менеджеру діаметр, матеріал і довжину труби — підкажемо, чи підійде монтаж усередину.

Монтаж гріючого кабелю всередину труби: покрокова інструкція

1. Перекрийте воду і злийте ділянку. Відкрийте найближчий кран, щоб скинути тиск.

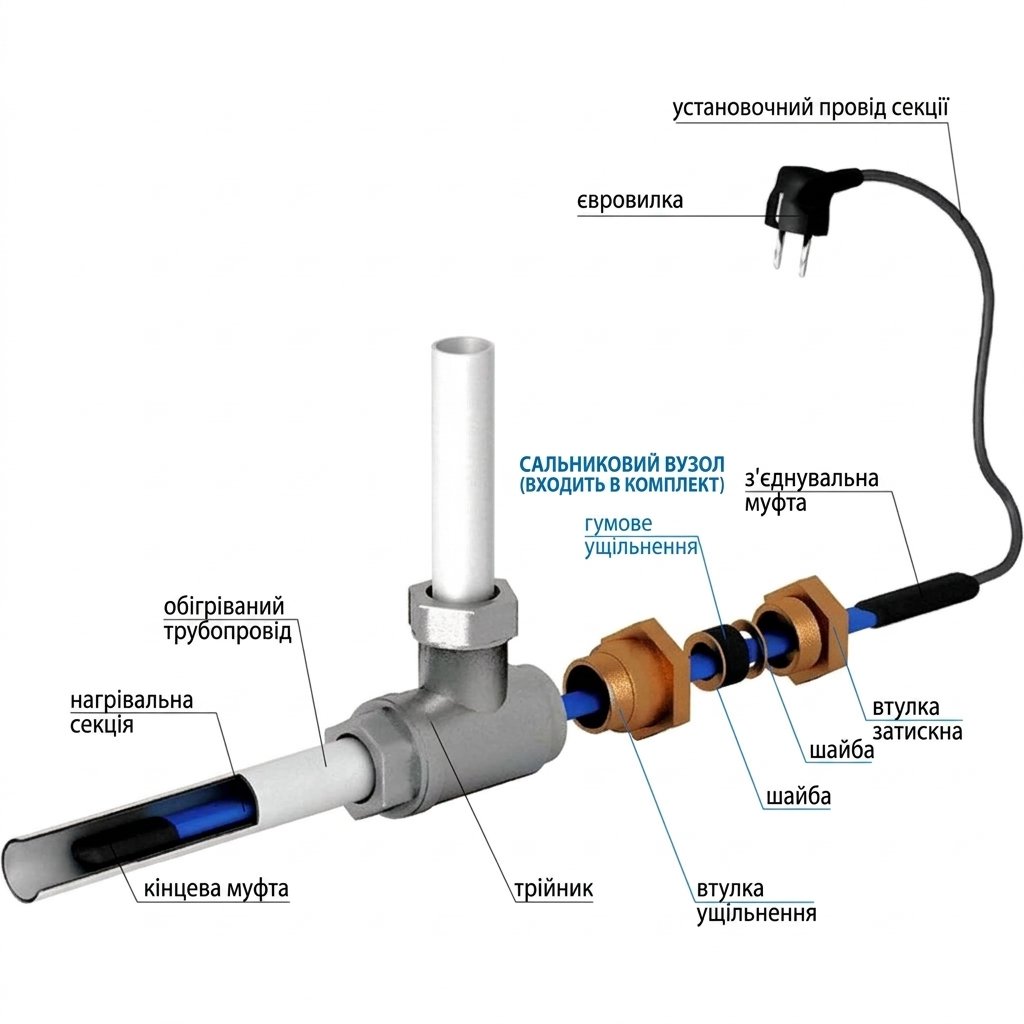

2. Встановіть трійник. Його ставлять у теплому сухому місці з доступом для обслуговування — найчастіше в підвалі, техприміщенні чи кесоні. Прямий вихід трійника спрямовують у бік обігріваної ділянки, щоб кабель заходив у трубу без різкого згину.
3. Закрийте різьбу й гострі кромки. Різьбу трійника та інших фітингів на шляху кабелю обмотайте монтажною стрічкою, щоб не подряпати оболонку.
4. Підготуйте кабель. Відміряйте й відріжте нагрівальну частину потрібної довжини. Різати кабель можна лише рівно, гострим інструментом, без зминання оболонки.
5. Встановіть кінцеву муфту. Кінець кабелю, який лежатиме у воді, герметизують кінцевою муфтою: жили не повинні торкатися одна одної, а волога — потрапляти всередину. Термоусадні деталі прогрівають рівномірно до повної усадки.
6. Надягніть деталі сальника. На кабель у правильному порядку надягають гайку, шайбу й ущільнювальне кільце сальника.
7. Заведіть кабель у трубу. Проштовхуйте кабель через трійник рівно і без ривків, тримаючи його прямо. На поворотах не тягніть силою — краще злегка прокрутити кабель. Працюйте акуратно: пошкоджена оболонка у воді — це витік струму й спрацювання ПЗВ.
8. Затягніть сальник. Сальник ущільнюють на нагрівальній частині кабелю. Гайку затягують помірно — до герметичності, але без перетискання оболонки.
9. Зробіть з’єднувальну муфту з холодним кінцем. Вона має залишитися зовні труби, у сухому місці, і бути закріпленою на стіні чи трубі.
10. Відкрийте воду і перевірте герметичність. Подайте тиск і перевірте сальник і трійник на протікання протягом кількох годин.
11. Перевірте ізоляцію. Виміряйте опір ізоляції кабелю мегаомметром до і після монтажу та занотуйте значення — це знадобиться для гарантії.
12. Підключіть живлення через окремий автомат і ПЗВ 30 мА, встановіть терморегулятор і зробіть пробний запуск.
13. Позначте місце. Біля трійника і на трубі наклейте попереджувальний напис «Електрообігрів», щоб при ремонті водопроводу кабель не пошкодили.

Для яких труб підходить монтаж усередину

Чим довша і пряміша ділянка, тим легше завести кабель. На трубі з кількома поворотами кабель заводять поступово, без ривків, а якщо він упирається — не проштовхують силою, а трохи витягують назад і пробують знову, злегка прокручуючи.

Типові помилки монтажу

• Кабель довший за ділянку. Зайва частина впирається в арматуру або згортається петлями в трубі й заважає воді — довжину вимірюють заздалегідь.
• Муфта всередині труби або в сальнику. З’єднання не розраховане на роботу у воді під тиском; муфта завжди залишається зовні.
• Пошкоджена оболонка. Подряпина об різьбу чи гостру кромку у воді перетворюється на витік струму — тому різьбу закривають стрічкою, а кабель заводять без зусилля.
• Перетягнутий сальник. Надмірне зусилля деформує оболонку; гайку затягують лише до герметичності.
• Немає ПЗВ. Без диференційного захисту пошкодження ізоляції в трубі з водою небезпечне для людей.
• Немає маркування. Через роки сантехнік може розрізати трубу, не знаючи про кабель усередині.

Підключення і керування

Кабель підключають до мережі 220–240 В через окремий автоматичний вимикач і ПЗВ з диференційним струмом 30 мА — це обов’язкова умова безпеки, особливо для кабелю, що лежить у воді. Силову частину ведуть від муфти до розподільної коробки або розетки, захищеної від вологи.

Саморегулюючий кабель не перегріється і без терморегулятора, але тоді він працюватиме весь сезон. Терморегулятор із датчиком температури повітря вмикає обігрів лише при похолоданні — приблизно від +3…+5 °C і нижче — і заощаджує електроенергію. Датчик ставлять у найхолоднішому місці поряд із трубою, а не на сам кабель.

Утеплення труби при монтажі кабелю всередину

Навіть якщо кабель гріє воду зсередини, ділянку труби над землею, у кесоні чи на вулиці варто утеплити. Утеплювач зменшує тепловтрати, і кабель витрачає менше електроенергії. Трубу в землі прокладають нижче глибини промерзання там, де це можливо, а введення в будинок і вихід із землі закривають утеплювачем і захисним кожухом.

Чого не можна робити

• Проводити кабель крізь крани, вентилі, засувки, зворотні клапани, фільтри, лічильники й насоси.
• Фіксувати сальником силовий кабель або з’єднувальну муфту; залишати муфту всередині труби.
• Заводити кабель у каналізацію чи трубу з гарячою водою.
• Використовувати в трубі з питною водою кабель без харчової оболонки.
• Підключати кабель без ПЗВ 30 мА.
• Тягнути кабель силою на поворотах і монтувати його по незакритій різьбі й гострих кромках.
• Вкорочувати кабель після встановлення кінцевої муфти без нової муфти.

Обслуговування і заміна

Перед кожним сезоном перевірте сальник на протікання й ПЗВ кнопкою «Тест». Раз на кілька років корисно виміряти опір ізоляції кабелю. При потребі кабель можна вийняти з труби через трійник: перекрийте воду, послабте сальник і плавно витягніть кабель.

Скільки коштує обігрів труби зсередини

Приклад: введення водопроводу від свердловини 8 м. Кабель FX SRLF 20 — 8 × 150 = 1 200 грн, муфта з роботою (холодний кінець) — 590 грн, плюс вузол вводу з трійником і сальником (ціну уточнюйте в менеджера) та терморегулятор за бажанням.

Споживання: 8 м × 20 Вт/м = 0,16 кВт. При роботі 10 годин на добу протягом 150 днів — близько 240 кВт·год за сезон, або ≈1 037 грн за тарифом 4,32 грн/кВт·год. Саморегулюючий кабель на прогрітих ділянках знижує потужність, а з терморегулятором працює лише в морози, тому реальне споживання менше.

Монтаж усередину чи зовні труби

Найчастіше нагрівальний кабель прокладають поверх труби й закривають теплоізоляцією: так можна обігріти трубу будь-якого діаметра, засувки й лічильник, а кабель легко оглянути. Монтаж усередину — рішення для ділянок без доступу ззовні. Детально про обидва способи з фото — у статті монтаж гріючого кабелю на трубу і в трубу ПНД.

Часті запитання

Чи безпечний кабель FX SRLF 20 для питної води?

Так, у нього харчова оболонка, призначена для контакту з питною водою. Звичайний кабель без харчової оболонки в трубу з питною водою класти не можна.

Яку довжину кабелю брати для монтажу в трубу?

Рівно на довжину обігріваної ділянки — від трійника вводу до кінця зони промерзання, але не далі першої запірної арматури.

Чи можна провести кабель крізь кран чи зворотний клапан?

Ні. Кабель не проводять крізь запірну арматуру, фільтри, лічильники й насоси. Трійник ставлять так, щоб між ним і кінцем ділянки арматури не було.

Де має бути з’єднувальна муфта?

Зовні труби, у сухому місці. Сальник ущільнює лише нагрівальну частину кабелю, фіксувати ним муфту чи силовий кабель не можна.

Чи потрібен терморегулятор?

Бажаний: кабель не перегріється і без нього, але з терморегулятором працює лише в морози й споживає менше електроенергії.

Що робити, якщо після монтажу спрацьовує ПЗВ?

Вимкніть живлення і виміряйте опір ізоляції: найчастіше причина — пошкоджена оболонка або негерметична кінцева муфта. Кабель витягують через трійник, пошкоджену ділянку відрізають і ставлять нову муфту.

Чи можна змонтувати кабель у трубу самостійно?

Встановити трійник і завести кабель може людина з базовими навичками сантехніка. Муфти, підключення до щитка, автомат і ПЗВ краще доручити електрику: ми робимо муфту з підключенням холодного кінця за 590 грн, а монтаж — від 110 грн за метр.

Чи можна використати кабель для каналізації?

Ні, усередину каналізаційної труби кабель не заводять. Для каналізації беруть FX SLT 25 і кладуть його зовні труби під утеплювач.

Ціна вказана за метр погонний. Муфта з роботою (підключення холодного кінця) — 590 грн. Вузол вводу кабелю в трубу (трійник із сальником) уточнюйте в менеджера. Гарантія — 3 роки. Доставка Новою поштою по всій Україні, безкоштовно від 1 000 грн.
