Саморегулирующийся кабель Felix FX SRLF 20 с пищевой оболочкой для монтажа внутрь трубы (Корея)

Описание

Саморегулирующийся кабель Felix FX SRLF 20 (Корея) — нагревательный кабель мощностью 20 Вт/м с пищевой оболочкой, созданный для монтажа внутрь водопроводной трубы. Кабель лежит непосредственно в воде и греет ее изнутри, поэтому защищает от замерзания даже те участки, к которым не подобраться снаружи: ввод водопровода в дом, трубу под землей или в стене, трубу от скважины или колодца. Пищевая оболочка безопасна для контакта с питьевой водой. Маркировка на оболочке — «FX SRLF 20».

Кабель продается на отрез, цена указана за метр погонный. Ниже — когда стоит выбирать монтаж внутрь трубы, что для него нужно, как правильно ввести кабель в трубу через сальник, чего делать нельзя и как рассчитать стоимость.

Когда нужен кабель внутрь трубы

Чаще всего греющий кабель укладывают сверху трубы и закрывают утеплителем — это универсальный и самый простой в обслуживании способ. Монтаж внутрь трубы выбирают, когда наружный монтаж невозможен или слишком дорог:

• труба уже проложена под землей, в стене или под стяжкой, и раскапывать или разбирать ее не хочется;
• нужно защитить ввод водопровода в дом — участок, где труба выходит из земли и проходит сквозь фундамент;
• водопровод от скважины или колодца промерзает на коротком участке у оголовка или входа в дом;
• участок короткий, а наружный монтаж с утеплением и защитным кожухом неудобен;
• на наружной части трубы нет места для кабеля и утеплителя (труба в гильзе, в узком канале).

Если к трубе есть доступ снаружи, выгоднее уложить кабель сверху под утеплитель — например, тонкий Felix FX SRL 16 или FX SLT 25. Сравнение способов и таблицы цен — в разделе греющий кабель для водопровода и труб.

Преимущества и ограничения монтажа внутрь трубы

Принцип работы

Между двумя медными жилами кабеля — полупроводниковая матрица. Когда вода в трубе остывает, в матрице появляется больше токопроводящих дорожек и мощность кабеля растет; когда вода нагревается — матрица расширяется, и мощность падает. Так кабель контролирует себя по всей длине и не перегревается, даже если часть трубы проходит в теплом помещении, а часть — на улице. Поэтому он безопасен для пластиковых труб ПНД, полипропилена и металлопластика.

Технические характеристики

Что нужно для монтажа кабеля в трубу

• Кабель FX SRLF 20 — длиной ровно на обогреваемый участок (как его измерить — ниже).
• Узел ввода — тройник и сальник с уплотнителем, через которые кабель заходит в трубу. Тройник подбирают под диаметр и материал вашей трубы.
• Концевая муфта — герметично закрывает конец кабеля, который будет лежать в воде.
• Соединительная муфта с холодным концом — соединяет нагревательный кабель с силовым кабелем питания. Муфта с работой — 590 грн.
• Электрозащита — отдельный автомат и УЗО (дифференциальная защита) на 30 мА.
• Управление — терморегулятор с датчиком температуры воздуха (желательно) или розетка с выключателем.
• Монтажная лента, чтобы закрыть резьбу и острые кромки фитингов на время заведения кабеля.

Как подготовить трубу и рассчитать длину кабеля

Для монтажа внутрь трубы длину обогреваемого участка нужно измерить точно: длина нагревательной части кабеля равна длине этого участка. Отрезок измеряют от тройника, через который кабель заходит в трубу, до конца промерзающего участка — например, до входа в теплый подвал или до оголовка скважины.

Участок, который обогревают изнутри, должен иметь минимум фитингов. Все повороты должны быть плавными естественными изгибами трубы: на резких углах, муфтах и переходниках кабель застревает, а острые кромки могут повредить оболочку. Кабель нельзя проводить сквозь запорную арматуру — краны, вентили, задвижки, обратные клапаны, фильтры, счетчики и насосы. Поэтому тройник для ввода ставят так, чтобы между ним и концом участка не было никакой арматуры.

Диаметр трубы должен быть таким, чтобы кабель не перекрывал поток воды. На тонких трубах (20 мм и меньше) кабель заметно уменьшает сечение и напор, поэтому для них чаще выбирают наружный монтаж. Если сомневаетесь, пришлите менеджеру диаметр, материал и длину трубы — подскажем, подойдет ли монтаж внутрь.

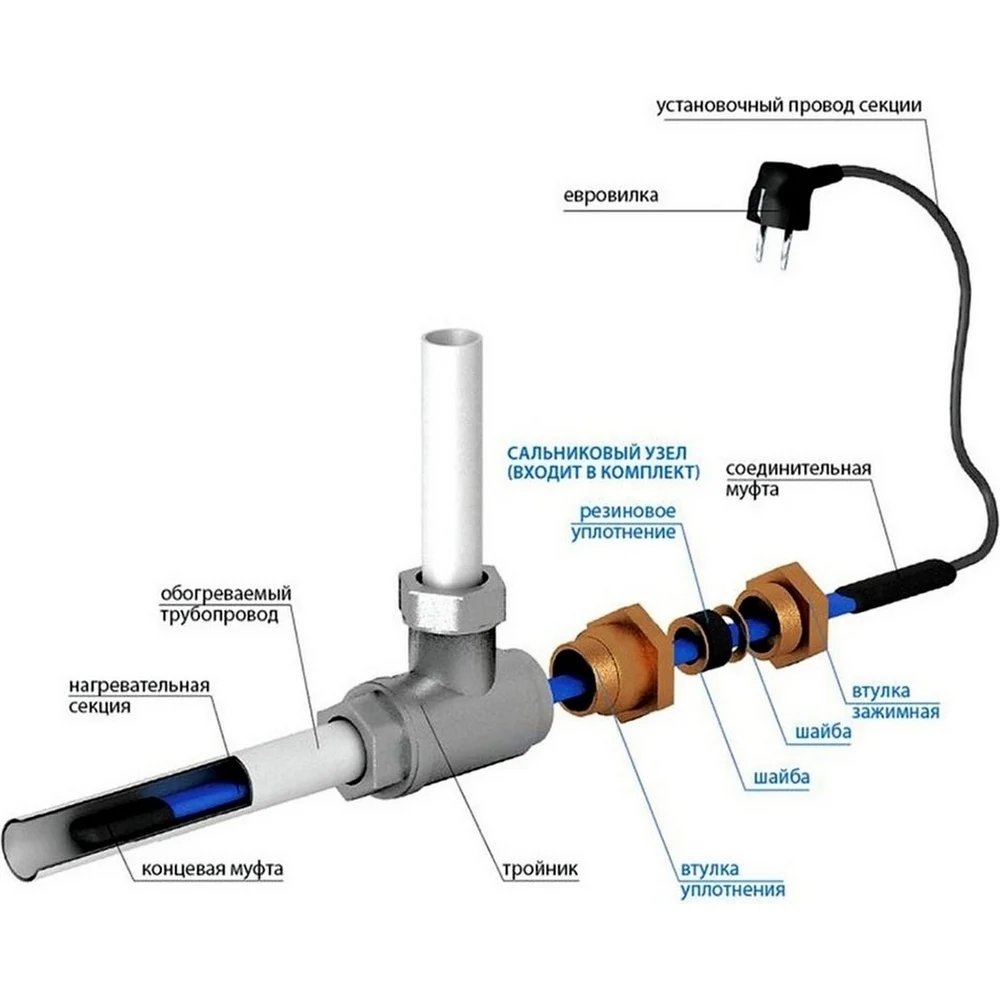

Монтаж греющего кабеля внутрь трубы: пошаговая инструкция

1. Перекройте воду и слейте участок. Откройте ближайший кран, чтобы сбросить давление.
2. Установите тройник. Его ставят в теплом сухом месте с доступом для обслуживания — чаще всего в подвале, техпомещении или кессоне. Прямой выход тройника направляют в сторону обогреваемого участка, чтобы кабель заходил в трубу без резкого изгиба.
3. Закройте резьбу и острые кромки. Резьбу тройника и других фитингов на пути кабеля обмотайте монтажной лентой, чтобы не поцарапать оболочку.
4. Подготовьте кабель. Отмерьте и отрежьте нагревательную часть нужной длины. Резать кабель можно только ровно, острым инструментом, не сминая оболочку.
5. Установите концевую муфту. Конец кабеля, который будет лежать в воде, герметизируют концевой муфтой: жилы не должны касаться друг друга, а влага — попадать внутрь. Термоусадочные детали прогревают равномерно до полной усадки.
6. Наденьте детали сальника. На кабель в правильном порядке надевают гайку, шайбу и уплотнительное кольцо сальника.
7. Заведите кабель в трубу. Проталкивайте кабель через тройник ровно и без рывков, держа его прямо. На поворотах не тяните силой — лучше слегка провернуть кабель. Работайте аккуратно: поврежденная оболочка в воде — это утечка тока и срабатывание УЗО.
8. Затяните сальник. Сальник уплотняют на нагревательной части кабеля. Гайку затягивают умеренно — до герметичности, но без пережатия оболочки.
9. Сделайте соединительную муфту с холодным концом. Она должна остаться снаружи трубы, в сухом месте, и быть закрепленной на стене или трубе.
10. Откройте воду и проверьте герметичность. Подайте давление и проверьте сальник и тройник на протечки в течение нескольких часов.
11. Проверьте изоляцию. Измерьте сопротивление изоляции кабеля мегаомметром до и после монтажа и запишите значения — это пригодится для гарантии.
12. Подключите питание через отдельный автомат и УЗО 30 мА, установите терморегулятор и сделайте пробный запуск.
13. Отметьте место. У тройника и на трубе наклейте предупреждающую надпись «Электрообогрев», чтобы при ремонте водопровода кабель не повредили.

Для каких труб подходит монтаж внутрь

Чем длиннее и прямее участок, тем легче завести кабель. На трубе с несколькими поворотами кабель заводят постепенно, без рывков, а если он упирается — не проталкивают силой, а немного вытягивают назад и пробуют снова, слегка проворачивая.

Типичные ошибки монтажа

• Кабель длиннее участка. Лишняя часть упирается в арматуру или сворачивается петлями в трубе и мешает воде — длину измеряют заранее.
• Муфта внутри трубы или в сальнике. Соединение не рассчитано на работу в воде под давлением; муфта всегда остается снаружи.
• Поврежденная оболочка. Царапина о резьбу или острую кромку в воде превращается в утечку тока — поэтому резьбу закрывают лентой, а кабель заводят без усилия.
• Перетянутый сальник. Чрезмерное усилие деформирует оболочку; гайку затягивают только до герметичности.
• Нет УЗО. Без дифференциальной защиты повреждение изоляции в трубе с водой опасно для людей.
• Нет маркировки. Через годы сантехник может разрезать трубу, не зная о кабеле внутри.

Подключение и управление

Кабель подключают к сети 220–240 В через отдельный автоматический выключатель и УЗО с дифференциальным током 30 мА — это обязательное условие безопасности, особенно для кабеля, который лежит в воде. Силовую часть ведут от муфты к распределительной коробке или розетке, защищенной от влаги.

Саморегулирующийся кабель не перегреется и без терморегулятора, но тогда он будет работать весь сезон. Терморегулятор с датчиком температуры воздуха включает обогрев только при похолодании — примерно от +3…+5 °C и ниже — и экономит электроэнергию. Датчик ставят в самом холодном месте рядом с трубой, а не на сам кабель.

Утепление трубы при монтаже кабеля внутрь

Даже если кабель греет воду изнутри, участок трубы над землей, в кессоне или на улице стоит утеплить. Утеплитель снижает теплопотери, и кабель тратит меньше электроэнергии. Трубу в земле прокладывают ниже глубины промерзания там, где это возможно, а ввод в дом и выход из земли закрывают утеплителем и защитным кожухом.

Чего делать нельзя

• Проводить кабель сквозь краны, вентили, задвижки, обратные клапаны, фильтры, счетчики и насосы.
• Фиксировать сальником силовой кабель или соединительную муфту; оставлять муфту внутри трубы.
• Заводить кабель в канализацию или трубу с горячей водой.
• Использовать в трубе с питьевой водой кабель без пищевой оболочки.
• Подключать кабель без УЗО 30 мА.
• Тянуть кабель силой на поворотах и монтировать его по незакрытой резьбе и острым кромкам.
• Укорачивать кабель после установки концевой муфты без новой муфты.

Обслуживание и замена

Перед каждым сезоном проверьте сальник на протечки и УЗО кнопкой «Тест». Раз в несколько лет полезно измерить сопротивление изоляции кабеля. При необходимости кабель можно вынуть из трубы через тройник: перекройте воду, ослабьте сальник и плавно вытяните кабель.

Сколько стоит обогрев трубы изнутри

Пример: ввод водопровода от скважины 8 м. Кабель FX SRLF 20 — 8 × 150 = 1 200 грн, муфта с работой (холодный конец) — 590 грн, плюс узел ввода с тройником и сальником (цену уточняйте у менеджера) и терморегулятор по желанию.

Потребление: 8 м × 20 Вт/м = 0,16 кВт. При работе 10 часов в сутки в течение 150 дней — около 240 кВт·ч за сезон, или ≈1 037 грн по тарифу 4,32 грн/кВт·ч. Саморегулирующийся кабель на прогретых участках снижает мощность, а с терморегулятором работает только в морозы, поэтому реальное потребление меньше.

Монтаж внутрь или снаружи трубы

Чаще всего нагревательный кабель прокладывают поверх трубы и закрывают теплоизоляцией: так можно обогреть трубу любого диаметра, задвижки и счетчик, а кабель легко осмотреть. Монтаж внутрь — решение для участков без доступа снаружи. Подробно об обоих способах с фото — в статье монтаж греющего кабеля на трубу и в трубу ПНД.

Частые вопросы

Безопасен ли кабель FX SRLF 20 для питьевой воды?

Да, у него пищевая оболочка, предназначенная для контакта с питьевой водой. Обычный кабель без пищевой оболочки в трубу с питьевой водой укладывать нельзя.

Какую длину кабеля брать для монтажа в трубу?

Ровно на длину обогреваемого участка — от тройника ввода до конца зоны промерзания, но не дальше первой запорной арматуры.

Можно ли провести кабель сквозь кран или обратный клапан?

Нет. Кабель не проводят сквозь запорную арматуру, фильтры, счетчики и насосы. Тройник ставят так, чтобы между ним и концом участка арматуры не было.

Где должна быть соединительная муфта?

Снаружи трубы, в сухом месте. Сальник уплотняет только нагревательную часть кабеля, фиксировать им муфту или силовой кабель нельзя.

Нужен ли терморегулятор?

Желателен: кабель не перегреется и без него, но с терморегулятором работает только в морозы и потребляет меньше электроэнергии.

Что делать, если после монтажа срабатывает УЗО?

Отключите питание и измерьте сопротивление изоляции: чаще всего причина — поврежденная оболочка или негерметичная концевая муфта. Кабель вытягивают через тройник, поврежденный участок отрезают и ставят новую муфту.

Можно ли смонтировать кабель в трубу самостоятельно?

Установить тройник и завести кабель может человек с базовыми навыками сантехника. Муфты, подключение к щитку, автомат и УЗО лучше доверить электрику: мы делаем муфту с подключением холодного конца за 590 грн, а монтаж — от 110 грн за метр.

Можно ли использовать кабель для канализации?

Нет, внутрь канализационной трубы кабель не заводят. Для канализации берут FX SLT 25 и укладывают его снаружи трубы под утеплитель.

Цена указана за метр погонный. Муфта с работой (подключение холодного конца) — 590 грн. Узел ввода кабеля в трубу (тройник с сальником) уточняйте у менеджера. Гарантия — 3 года. Доставка Новой почтой по всей Украине, бесплатно от 1 000 грн.
