Ремонтний комплект FX RK для теплої підлоги та муфтування саморегулюючого кабелю

Опис

Ремонтний комплект FX RK (Repair Kit) — набір виробництва FELIX (Південна Корея) для ремонту пошкодженого нагрівального кабелю. Підходить для резистивного одножильного та двожильного кабелю FX18, нагрівального мата FX MAT, а також для муфтування саморегулюючого кабелю FX SLT та FX SRL.

Муфтування саморегулюючого кабелю. Комплект також використовується для з’єднання (муфтування) та ремонту саморегулюючого кабелю FELIX FX SLT і FX SRL у системах антиобледеніння: обігрів труб, покрівлі, водостоків і жолобів, сходів та вхідних груп.

Найчастіше кабель пошкоджують під час монтажу: перфоратором, дюбелем, лопатою чи шпателем під час заливання стяжки або укладання плиткового клею. Комплект дозволяє вирізати пошкоджену ділянку та відновити кабель надійним герметичним з’єднанням без заміни всієї секції.

Завантажити інструкцію з ремонту FX RK (PDF)

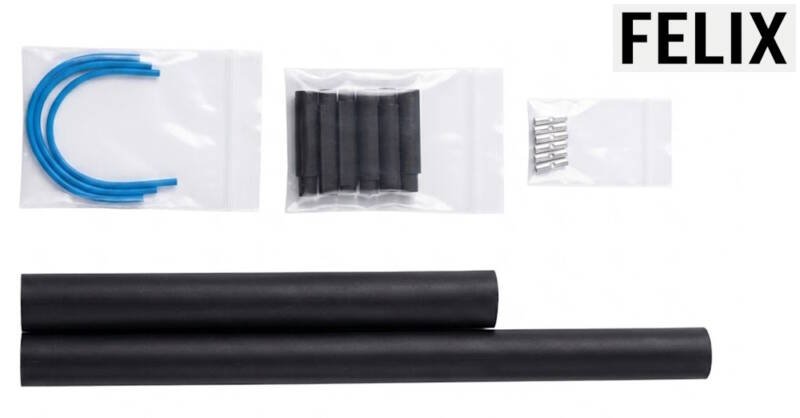

Склад комплекту

Інструкція з встановлення ремонтного комплекту FX RK

Необхідні інструменти

• знімач ізоляції 16–26 AWG;
• обтискний інструмент (кримпер);
• термофен;
• мультиметр з діапазоном вимірювання опору до 20–200 МОм;
• ножиці;
• рукавички.

Важливо: не ремонтуйте кабель на згині — спочатку випряміть дріт. Перед початком робіт знеструмте систему.

Порядок ремонту

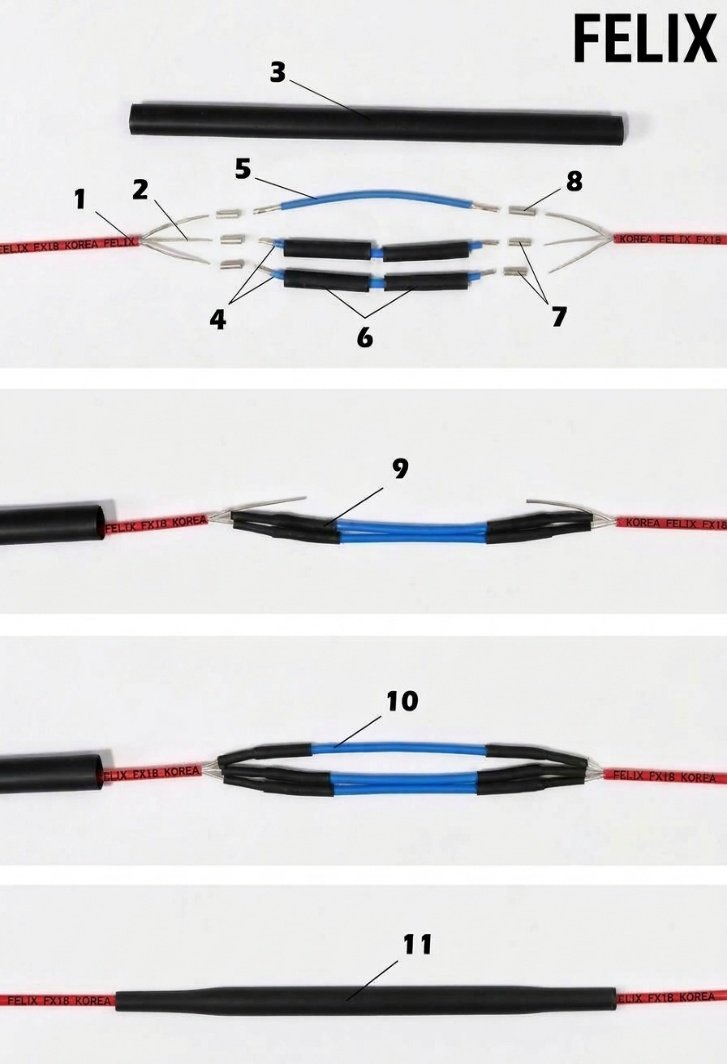

Цифри на фото відповідають позиціям у кроках.

1. Зняття оболонки (поз. 1). Зніміть зовнішню пластикову оболонку кабелю на довжину 38 мм (1,5″), стежачи, щоб не порізати й не пошкодити ізоляцію під металевим екраном. Прогрійте оболонку термофеном протягом кількох секунд — так її легше зняти. Зніміть металевий екран, не пошкоджуючи внутрішню PTFE-ізоляцію.
2. Зачищення жил (поз. 2). Зніміть 8 мм (0,3″) внутрішньої ізоляції. Не пошкодьте нагрівальний елемент: на жилах не повинно бути подряпин і зазубрин — порушення цілісності жили може призвести до повторної відмови.
3. Велика термоусадкова трубка (поз. 3). Надягніть велику термоусадкову трубку (муфту) на один кінець кабелю. Після завершення ремонту вона стане головним зовнішнім герметизуючим елементом з’єднання.
4. Підготовка перемичок (поз. 4). Візьміть перемички (синій дріт) з комплекту (довжина 76–127 мм, 3–5″) і зніміть по 8 мм (0,3″) ізоляції з обох кінців.
5. Малі термоусадкові трубки (поз. 6). Надягніть малі термоусадкові трубки на перемички — ними будуть ізольовані з’єднувачі після обтискання.
6. З’єднання нагрівальних жил (поз. 7). Обтискним інструментом і гільзами обережно з’єднайте нагрівальні жили з перемичками. Стежте, щоб нагрівальна жила не замкнулася із заземлювальним провідником (поз. 10).
7. Ізоляція з’єднань (поз. 9). Відцентруйте малі термоусадкові трубки над гільзами та усадіть їх термофеном.
8. З’єднання заземлення (поз. 5, 8, 10). Візьміть перемичку заземлення (синій дріт) з комплекту і за допомогою гільз та обтискного інструменту з’єднайте заземлювальні провідники (екран) обох кінців кабелю.
9. Герметизація муфти (поз. 11). Відцентруйте велику термоусадкову трубку над усім з’єднанням та усадіть її термофеном до щільного прилягання.

Перевірка після ремонту

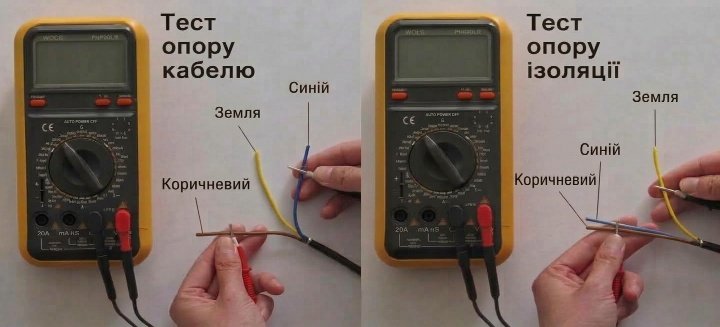

Опір нагрівальної жили. Встановіть мультиметр у режим вимірювання опору 200 Ом (або 2 кОм, якщо опір кабелю перевищує 200 Ом). Один щуп підключіть до коричневого дроту, інший — до синього. Порівняйте отримане значення з паспортними даними на маркуванні кабелю або наклейці коробки: опір має збігатися в межах допуску, вказаного в паспорті виробу (зазвичай від −5 % до +10 %).

Опір ізоляції. Встановіть мультиметр на максимальний діапазон вимірювання опору (20 МОм або 200 МОм). Один щуп підключіть до коричневого (або синього) дроту, інший — до жовто-зеленого (заземлення/екран). Прилад має показувати відсутність провідності: «1», «Open» або «OL».

Для точної перевірки ізоляції відповідно до будівельних норм рекомендується використовувати мегаомметр на 1000 В. Для саморегулюючого кабелю FX SLT / FX SRL опір жили не нормується — перевіряйте лише опір ізоляції.

Безпека

Нагрівальний кабель є електричним виробом і повинен встановлюватися відповідно до місцевих та національних електротехнічних норм. Якщо цього вимагає законодавство, ремонт має виконувати кваліфікований електрик.

Завантажити інструкцію з ремонту FX RK (PDF)

Детальніше про пошук пошкодження: статті про ремонт електричної теплої підлоги.
