Кожен, хто стикається з облаштуванням системи «тепла підлога», неминуче приходить до питання: якому нагрівальному кабелю віддати перевагу — одножильному чи двожильному? Обидва варіанти належать до категорії резистивних нагрівачів, де струмопровідні жили мають фіксований опір, що забезпечує стабільну та рівномірну віддачу тепла по всій довжині провідника. Однак з точки зору внутрішнього устрою, рівня безпеки, схемотехніки та зручності розкладки між ними є принципова різниця.
Щоб зробити вибір максимально наочним та практичним, розберемо ці відмінності на прикладі двох корейських нагрівальних кабелів: преміального двожильного Felix FX18 та бюджетного одножильного Felix FXLP 20.

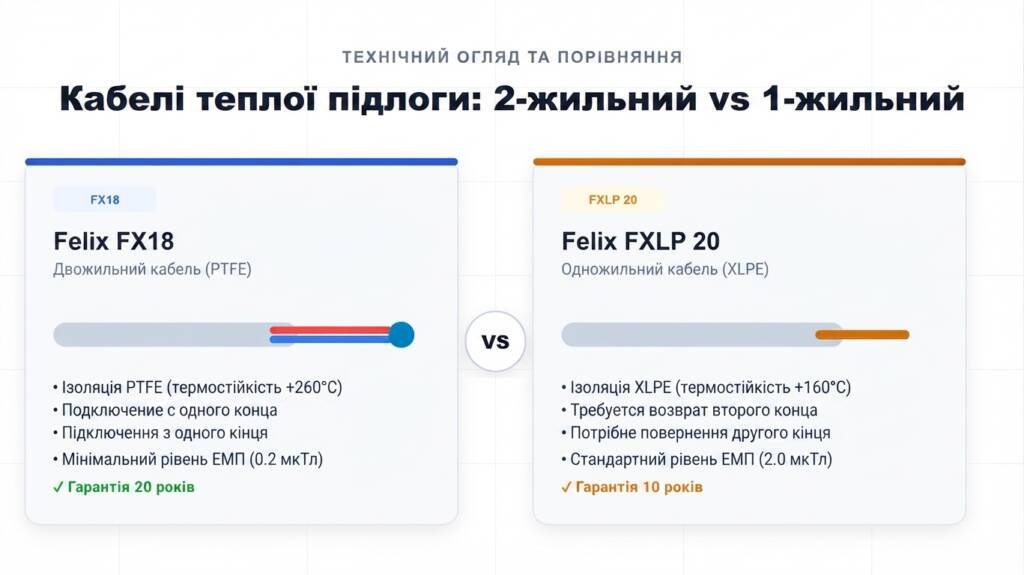

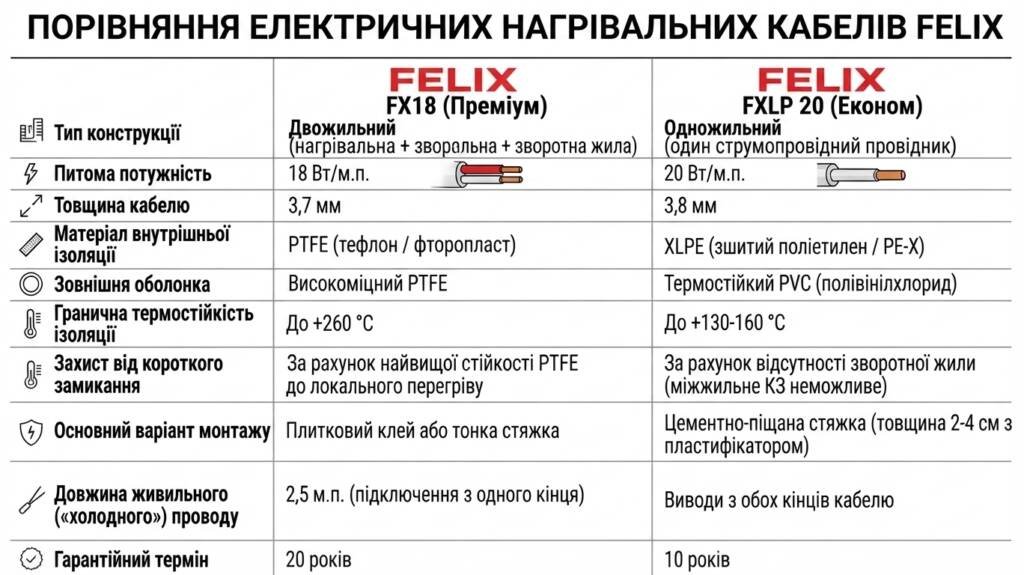

Технічне порівняння: Felix FX18 vs Felix FXLP 20
Нижче наведено ключові параметри, які наочно відображають різницю в класі та конструктивних особливостях цих моделей:
Головний фактор довговічності: чому ізоляція має вирішальне значення?
Принципова відмінність між цими типами кабелів полягає не лише у зручності укладання, а й у тому, як влаштований їхній внутрішній захист від локального перегріву.
1. Двожильна система (Felix FX18) та жорсткі вимоги до тефлону
У двожильному кабелі під спільною оболонкою прокладено одразу два провідники: один виконує функцію нагріву, а другий служить для повернення струму до джерела живлення. На протилежному кінці кабелю встановлюється заводська кінцева муфта (заглушка), яка замикає ланцюг.
Критичний нюанс двожильної конструкції: Оскільки дві жили проходять у безпосередній близькості одна до одної, за несприятливих умов (наприклад, запирання підлоги важкими меблями або поява порожнеч у стяжці) стандартний ізоляційний матеріал може розплавитися. Це призводить до міжжильного короткого замикання та виходу всієї системи з ладу.
Рішення у Felix FX18: Для забезпечення багаторічної безвідмовної служби двожильної підлоги ізоляція зобов’язана бути виконана з преміальних високотемпературних фторопластів — FEP або PTFE (Teflon). У моделі FX18 застосовано саме тефлон, що витримує температуру до +260 °C. Ця ізоляція має рекордну розривну та пробійну міцність, стійкість до горіння, мінімальні діелектричні втрати та абсолютну хімічну інертність (стійкість до адгезії). Завдяки тефлону двожильний кабель Felix FX18 отримує гарантію 20 років і спокійно монтується як у стяжку, так і безпосередньо в тонкий шар плиточного клею під плитку.
2. Одножильна система (Felix FXLP 20) та захист за рахунок спрощеної конструкції
В одножильному кабелі нагрівальна жила проходить поодиноко. По краях до неї під’єднані холодні монтажні проводи для підключення до електромережі.
Особливість ізоляції XLPE: У моделі Felix FXLP 20 використовується внутрішня ізоляція зі зшитого поліетилену (XLPE / PE-X) з зовнішнім шаром з PVC. За термостійкістю XLPE поступається фторопластам (граничний нагрів становить 130–160 °C).
Конструктивна перевага: Незважаючи на більш скромний показник термостійкості, кабель володіє височущою надійністю. За рахунок спрощеної одножильної структури в ньому фізично відсутня друга (зворотна) жила. Це повністю виключає ризик міжконтактного (міжжильного) короткого замикання при локальному перегріві, що відчутно продовжує робочий ресурс кабелю.
Правила укладання: Володіючи високою потужністю 20 Вт/м.п., FXLP 20 належить до класу сильних нагрівачів. Йому потрібне середовище з хорошою тепловіддачею — його закладають у цементно-піщану стяжку товщиною від 2 до 4 см з обов’язковим додаванням пластифікаторів для усунення бульбашок повітря.
Схема та логіка монтажу гріючого кабелю для теплої підлоги (одножильного та двожильного): у чому різниця на практиці?
З точки зору віддачі тепла обидва кабелі гріють однаково чесно. Різниця полягає в тому, як вибудовується маршрут укладання.
Як монтується одножильний кабель?
Головне правило одножильної системи: щоб замкнути електричний ланцюг, обидва його кінці повинні зустрітися в точці підключення до терморегулятора. Ви починаєте розкладку від стіни з регулятором, проходите всю площу «змійкою» або «равликом» і зобов’язані розрахувати крок так, щоб другий кінець кабелю повернувся точно до стартової позиції.
На великих відкритих площах прямокутної форми це зробити нескладно. Але в невеликих кімнатах із зламами стін повернення другого кінця може перетворитися на складне геометричне завдання. З цієї причини монтаж одножильного дроту вимагає чіткого планування і часто довіряється професіоналам.
Як монтується двожильний кабель?
У двожильного дроту живильний кабель під’єднаний тільки з одного боку (у Felix FX18 його довжина становить 2,5 м). Другий кінець герметично глушиться муфтою на заводі. Ви підключаєте один край до терморегулятора, розкочуєте кабель по приміщенню в будь-якому напрямку і завершуєте укладання там, де кабель закінчився. Повертатися назад до регулятора не потрібно, що істотно знижує ризик помилки при самостійному монтажі.
Електромагнітне випромінювання: цифри, факти та норми ВООЗ
Робота будь-якого електричного приладу супроводжується утворенням електромагнітного поля. Нагрівальні кабелі — не виняток. Однак всупереч існуючим страхам, рівень випромінювання від теплої підлоги незрівнянно нижчий за встановлені безпечні пороги.
Згідно з регламентами Всесвітньої Організації Охорони Здоров’я (ВООЗ), допустима межа напруженості магнітного поля для людини становить 100 мкТл (у деяких рекомендаціях — до 200 мкТл).
Незважаючи на досить високий міжнародний поріг ВООЗ, у законодавстві окремих країн діють власні, більш жорсткі санітарні норми для житлових приміщень. Найсуворіше із зустрічуваних обмежень становить усього 5 мкТл. Однак навіть на тлі цих надсуворих нормативів показники кабельної теплої підлоги залишаються абсолютно безпечними.
Показники кабельних систем опалення:
Одножильний кабель: Генерує електромагнітне поле в діапазоні 2–3 мкТл, що в 30–50 разів менше за граничну норму ВООЗ і майже в 2 рази нижче найсуворішого локального нормативу в 5 мкТл.
Двожильний кабель: За рахунок протилежного напрямку струмів у сусідніх жилах відбувається ефект взаємного компенсаційного гасіння електромагнітних хвиль. У результаті випромінювання двожильного кабелю знижується до мінімальних 0,2–0,5 мкТл (у 200–500 разів нижче допустимого порогу ВООЗ і в 10–25 разів нижче жорсткої норми в 5 мкТл).
Інфрачервоні плівкові підлоги: Мають ще нижчі значення фонового поля.
Додаткові фактори безпеки:
Природне згасання з відстанню: Напруженість магнітного поля стрімко падає в міру віддалення від джерела. Вже на висоті 30 см від нагрівального елемента (що сумарно складається з товщини стяжки, плиточного клею, покриття та висоти ніжок ліжка або дивана) рівень поля зменшується ще в 2–3 рази.
Переривчастий характер роботи: Тепла підлога не чинить безперервного впливу. Робота системи управляється терморегулятором і носить короткостроковий характер — у середньому нагрівальний кабель перебуває у ввімкненому стані всього близько 10 хвилин протягом години (решту часу система віддає накопичене тепло).
- Оскільки різнонаправлений струм гасить магнітне поле, крок укладання кабелю впливає на рівень магнітного випромінювання.
Порівняння падіння поля (на прикладі стандартної потужності)
На поверхні підлоги (над стяжкою 3 см):
- Крок 10 см: Поле становить близько 1.2 – 1.8 мкТл.
- Крок 8 см: Поле падає до 0.8 – 1.2 мкТл (приблизно на 30% нижче, оскільки ви знаходитесь ближче до геометричного центру взаємної компенсації).
На висоті 30 см (рівень щиколотки / гомілки):
- Крок 10 см: Поле падає до 0.4 – 0.6 мкТл (впритул до профілактичної норми ВООЗ).
- Крок 8 см: Поле знижується до 0.2 – 0.3 мкТл (вже повністю вкладається в найсуворіші безпечні межі).
На висоті 50 см (рівень колін людини, яка сидить):
- Крок 10 см: Близько 0.2 мкТл.
- Крок 8 см: Близько 0.1 мкТл і менше (фактично падає до рівня природного фону порожньої кімнати).
Практичний висновок:
У спальнях, дитячих кімнатах, вітальнях та будь-яких приміщеннях з постійним перебуванням людей переважніше монтувати двожильний кабель. Якщо ж тепла підлога укладається на складі, в гаражі, у технічній зоні, на балконі або використовується в системах сніготанення та антиобледеніння на вулиці, економічно раціонально застосовувати одножильний варіант.
Яку теплу підлогу обрати для квартири, а яку для приватного будинку?
1. Вибір для квартири: геометрія та обмеження
У міських квартирах ключовим фактором виступає обмежений простір. Маленькі санвузли з інсталяціями, кухні з гарнітурами, звивисті коридори — усе це створює масу зон, які потрібно обійти без нахлесту кабелю. Крім того, у квартирах часто обмежена висота підйому підлоги.
Ідеальне рішення: Двожильний кабель (наприклад, Felix FX18). Відсутність необхідності повертати кінець дроту до регулятора спрощує процес розкладки навколо меблів та сантехніки. Товщина 3,7 мм дозволяє монтувати його прямо в плиточний клей, зберігаючи висоту стель.
2. Вибір для приватного будинку: площі та управління зонами
У котеджах тепла підлога часто виконує роль основної системи опалення. Тут площі приміщень більші, а геометрія кімнат простіша.
Ідеальне рішення: Якщо йдеться про просторі зали, їдальні або технічні приміщення, логічним вибором стане одножильний кабель (Felix FXLP 20), укладений у стяжку 2–4 см. Це дозволить заощадити бюджет при закупівлі матеріалу на велику базову площу.
Якщо ж у будинку планується складна багатозональна система з автономним регулюванням температури в кожному невеликому вузлі, двожильний кабель залишається більш зручним завдяки простоті розводки контурів.
Експрес-чеклист для остаточного вибору
Щоб не заплутатися в технічних нюансах, скористайтеся цим простим керівництвом:
Кімната має маленьку площу або складну форму: Обирайте двожильний кабель.
Планується укладання безпосередньо під плитку (без заливки стяжки): Обирайте двожильний кабель із PTFE/тефлоновою ізоляцією (Felix FX18).
Монтаж виконується своїми руками вперше: Двожильний кабель зведе до мінімуму ризик помилок під час прокладання маршруту.
Необхідно облаштувати обігрів великої прямокутної кімнати, гаража чи складу в стяжку: Чудовим рішенням буде одножильний кабель (Felix FXLP 20).
У пріоритеті мінімальний рівень електромагнітного фону в житлових кімнатах: Однозначно двожильний кабель.
Головний критерій — максимальна економія при заливці повноцінної стяжки 2–4 см: Раціональніше взяти одножильний кабель.
Зрештою обидва типи кабелів забезпечують однаково комфортний та ефективний обігрів. Головне — підбирати тип кабелю виходячи з геометрії приміщення, запланованої товщини підлоги та кваліфікації монтажника.
