Тепла підлога як джерело опалення корінням впирається в дуже давні часи і зустрічається в облаштуванні будинків древніх римлян, корейських і японських культурах і т.д. А завдяки сучасним технологіям він буквально переживає «епоху відродження».
Про облаштування теплих підлог, їх різновидах і відмінності розглянемо далі в подробицях.

Історичний екскурс

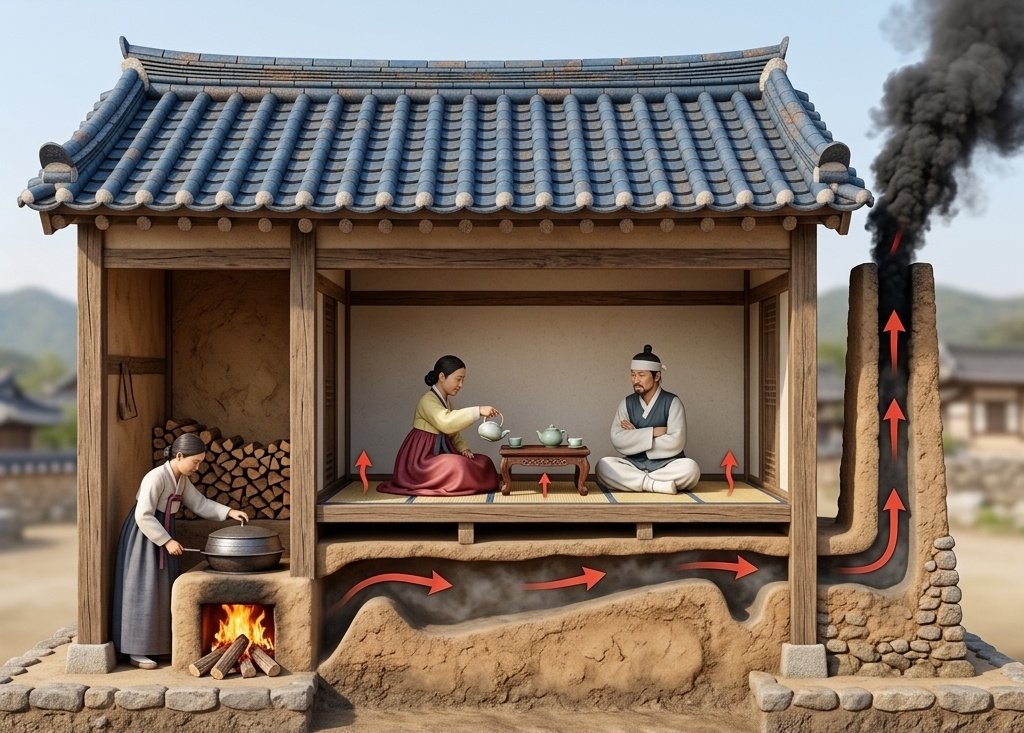

Традиційні джерела тепла – тепла підлога – завжди був актуальним варіантом опалення для корейських жител. Археологічні знахідки свідчать про те, що такий спосіб існував ще в I столітті до н.е. Опалення являє собою цілу систему, яку можна зустріти навіть в традиційних сільських будинках Кореї, побудованих не тільки в давні часи, але і в сучасності. Називається такий тепла підлога – ондоль.

Вважається, що ондоль як спосіб опалення прийшов на територію королівства Корі (Кореї) з Китаю, оскільки в перекладі з китайської це слово означає «тепла порожнину». Хоча самі китайці називали подібні пічні системи «кан». Основною відмінністю китайської версії є те, що кан – це не пів, а тепла лежанка займає тільки частину простору кімнати і височіє над рівнем підлоги. Для холодних північних регіонів Китаю актуальні варіанти опалення під назвою ді-кан (пів-кан), коли тепла область поширюється на весь простір кімнати. Якщо порівнювати ці стародавні конструкції (кан) з традиційними для наших сіл печами-лежанками, то висновок напрошується сам собою: ідея низькою теплою лежанки багатофункціональна і багатонаціональна.

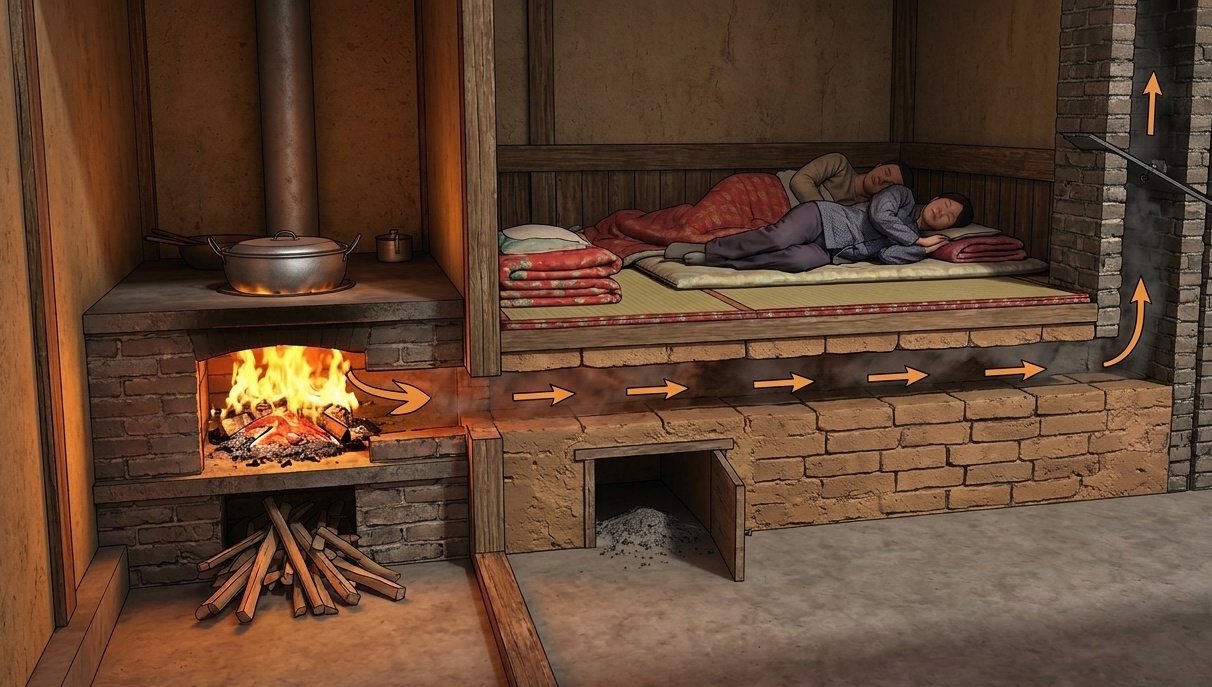

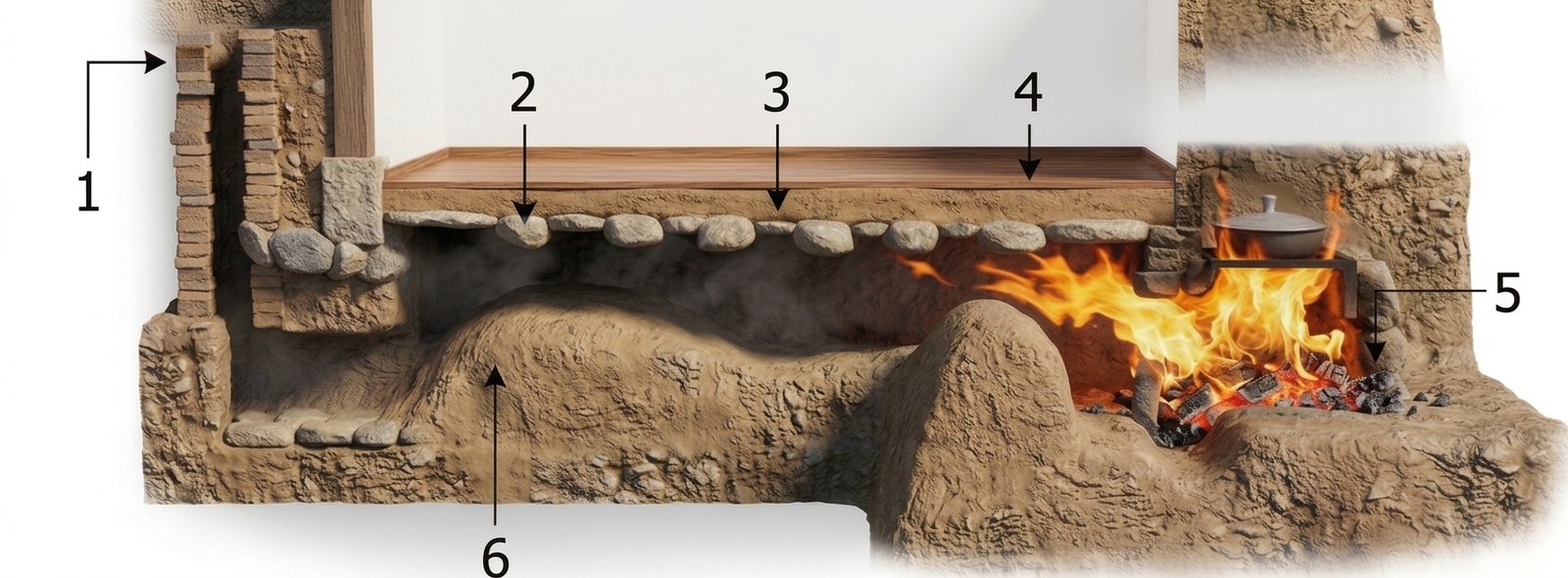

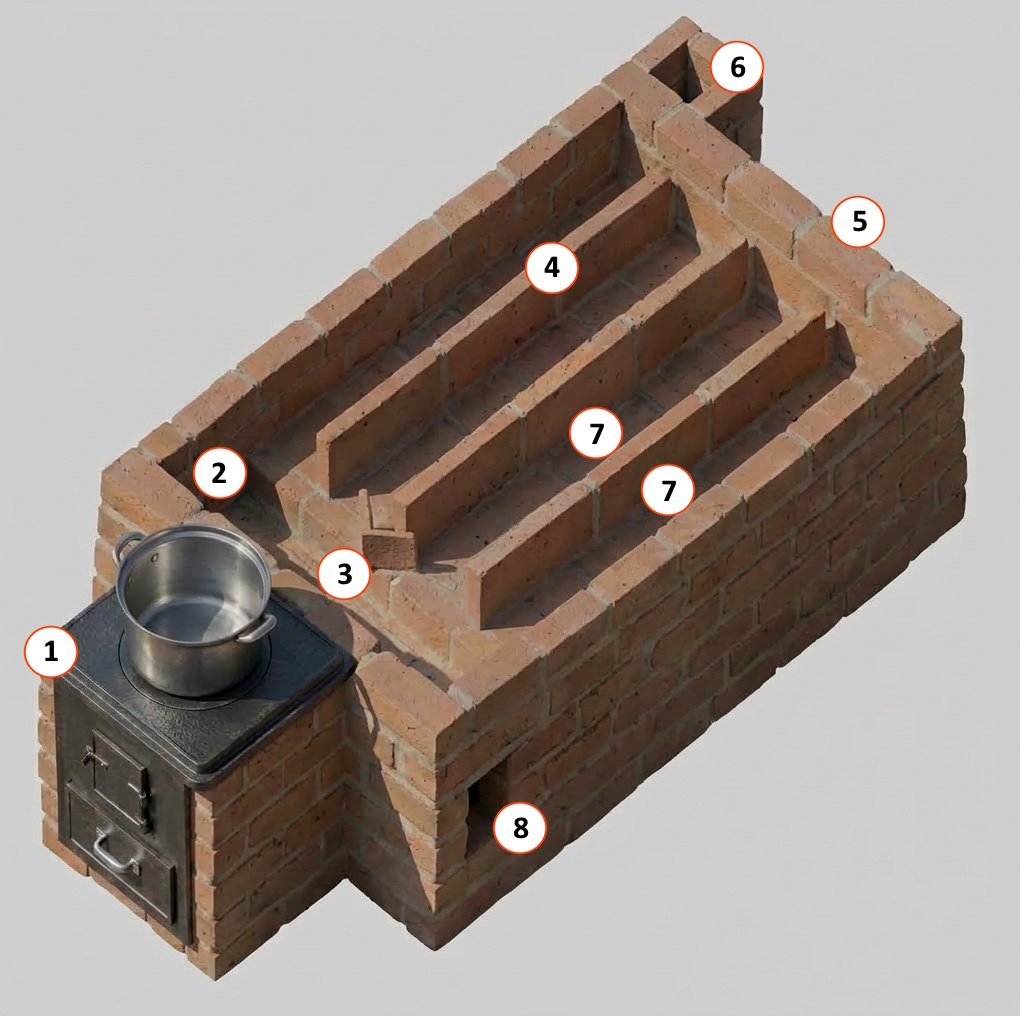

Корейська система опалення ондоль має цілком традиційне і практично не змінилося з часом пристрій. Як правило приміщення кухні або зовнішня частина будинку оборудовалось піччю з вогнищем нижче рівня підлоги в кімнаті. Димохід такої печі проводився в порожнинах під полами житлової кімнати у вигляді горизонтального вузького проходу. З боку протилежної стіни ці димоходи, що йдуть по горизонталі, об’єднували в єдину вертикальну секцію, що виходить за межі будинку так, щоб продукти згоряння виводилися назовні.

Щоб перекрити порожнини горизонтальних секцій димоходу і отримати, власне, підлогу їх перекривали плоскими каменями. Причому укладання каменів проводилася так, щоб тепло рівномірно розподілялося по приміщенню, за рахунок того, що більш товсті екземпляри розташовувалися ближче до печі, а більш тонкі там, де температура нагріву була нижче. Втрати тепла мінімізувалися також за рахунок обробки швів між каменями за допомогою глини, а самі підлоги закривали промасленим рисової папером. Така підлога відмінно зберігав тепло і довго не остигав оскільки камені підбиралися товщиною в десяток сантиметрів.

Подібні системи опалення зустрічалися в Японії. У Стародавньому Римі та Греції вони називалися гіпокауст. Облаштовували гіпокауст в більшості випадків в термах.
Втім, всі перераховані вище варіанти «теплої підлоги» швидше за різні варіації специфічних печей. Однак існують і інші варіанти, наприклад, водяні теплі підлоги, родоначальником яких вважається американець Френк Ллойд Райт.

Чому тепла підлога – краще опалення?

Як архітектор Райт не міг не звернути увагу на дивовижний комфорт, який забезпечувався за рахунок ондоль в японських житлах. Цей ефект нагрітого статі пізніше він спробував застосувати у власних численних проектах систем опалення. Однак замість теплого диму або газу печей він використовував теплі труби з водою.

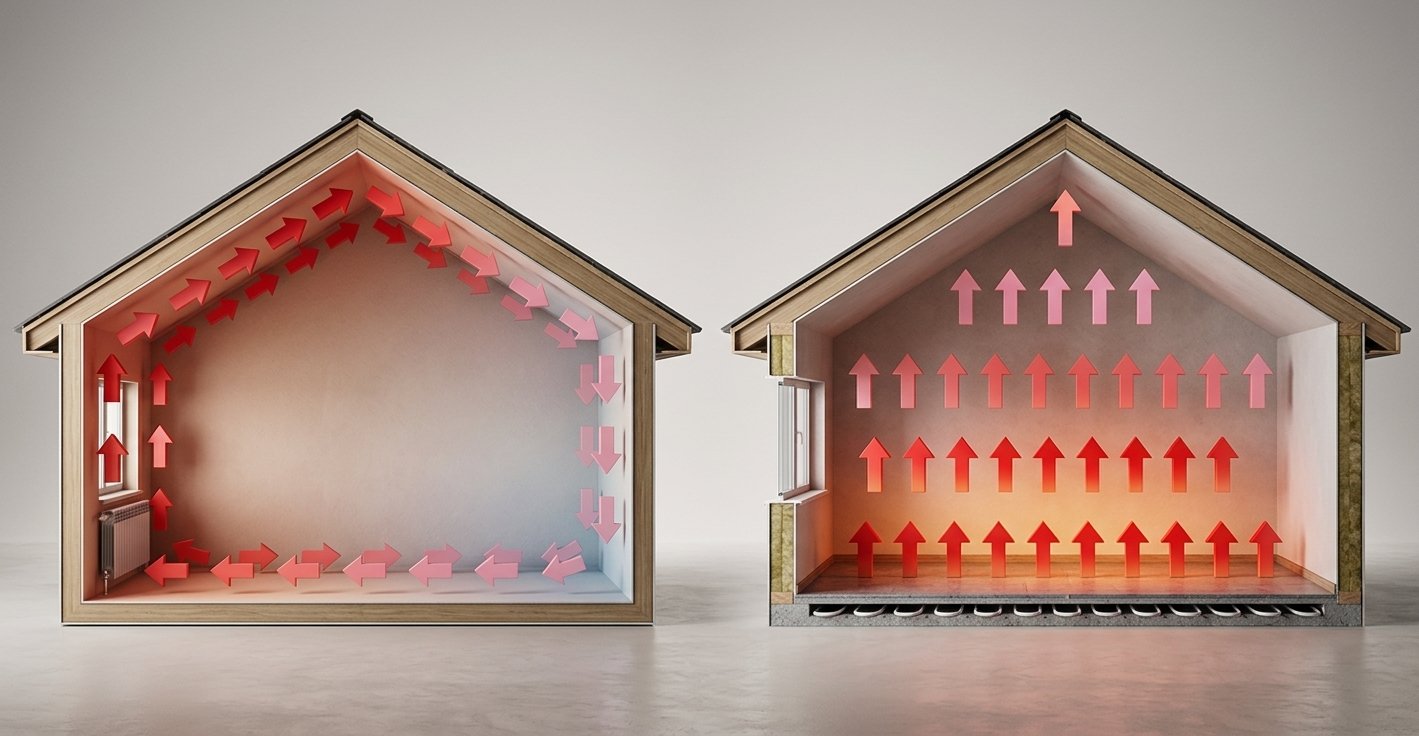

Втім, щоб зрозуміти, чому саме тепла підлога можна назвати ідеальною системою опалення досить згадати уроки фізики в школі і знайоме вираз з дитинства: «Тримай ноги в теплі». Оскільки щільність теплого повітря нижче ніж у холодного він завжди піднімається нагору, а значить при стандартному «радіаторному» опаленні тепло не просто «видається» точково, але ще і спливає вгору, тоді як стать залишається непрогрітим.

Крім того, радіатори найчастіше розміщують під вікном, оскільки це вважається найхолоднішим ділянкою. Такий підхід вимагає, щоб теплоносій прогрівався до значних температур. В середньому воду в «батареях» нагрівають до + 80-90°С і біля самого радіатора завжди тепло, а ось на віддалі і близько статі завжди прохолодніше. Радіаторне опалення нерідко викликає відчуття задухи оскільки тепле повітря тримається на рівні голови ближче до стелі, а значить біля доводиться відкривати кватирку для провітрювання, що в свою чергу веде до утворення протягів.
Завдяки тому, що тепла підлога дозволяє прогріти значно більший простір, а саме всю підлогу кімнати, то температуру теплоносія цілком достатньо утримувати на позначці до 45 ° С.

Тепле повітря піднімаючись вгору під стелею поступово остигає і спускається по стінах знову на підлогу, де цикл повторюється. Крім того, такий температурний режим оптимальний і природний для людського організму, адже ноги завжди залишаються в теплі, а голова в комфортних прохолодних умовах.

Тепла підлога як основний прилад опалення

Найчастіше підлогу з підігрівом стає лише додатковим джерелом тепла підсилює атмосферу комфорту. Однак останнім часом домовласники вважають за краще робити тепла підлога є головним і часто єдиним опалювальним приладом у житло. Причому актуальний такий варіант як для приватних і заміських будинків, так і для квартир. В обох випадках переваг маса, включаючи зниження витрат на газ, можливість відмовитися від «прикраси» у вигляді радіатора, завжди комфортна температура в приміщеннях і можливість сидіти навіть на кам’яній підлозі, не відчуваючи ніякого дискомфорту.

Як взагалі працює тепла підлога?

Класичний тепла підлога складається з теплоносія і матеріалу забезпечує високий ступінь теплоємності.
Для систем опалення типу ондоль в якості теплоносія виступають нагріте теплий дим, а теплоємний матеріалом дозволяють утримувати тепло – кам’яне покриття і прошарок з глини.
Для систем водного типу теплоносій – водне або антифризні наповнення труб, акумулятор тепла – бетонна стяжка і підлогове покриття, яке підбирається в залежності від функціоналу і особливостей приміщення.
Для систем, в яких використано електрику в якості теплоносія виступають електрокабель або інші електроелементи, а теплоаккумулятором є товстий шар спеціального матеріалу з високим ступенем теплоємності (від 50 мм).
Тут важливо розуміти, що всі варіанти теплої підлоги, в якому не передбачається формування акумулює шару (стандартні варіанти «під ламінат» або «під плитку») можуть виступати тільки як спосіб додаткового обігріву, що підсилює комфорт, але ніяк не єдиним способом опалення.
Крім самого древнього варіанта теплої підлоги з обігрівом за допомогою теплого повітря або газів, сучасне будівництво здатне запропонувати більш актуальні і сучасні варіанти.

Електрична тепла підлога

Компонентом, що відповідає за прогрів теплої підлоги такого типу, відповідає саморегулюючий або резистивний компонент. Зазвичай їм виступають стрічки з аморфних сплавів, електрокабелі, стрижні, вуглецеві або біметалічні плівки. Причому не залежно від того який варіант теплоносія був обраний принцип його роботи побудований на перетворенні однієї енергії в іншу, а точніше електричної в теплову.
Системи теплої підлоги, що базуються на електриці, також сильно відрізняються по потужності. Так існують простенькі варіанти здатні виконувати функції додаткового джерела тепла, що забезпечує більший комфорт, а є і такі які здатні бути основним опалювальним приладом.
Крім того, відмінності є в фінішному покритті. Ще зовсім недавно особливого вибору не було. Основними варіантами виступала або кам’яна, або керамічна плитка. Зараз ринок готовий запропонувати найрізноманітніші варіанти, включаючи ламінат, лінолеум і навіть ковролін.

Детальніше про нагрівальних елементах електричної теплої підлоги

Для опалення житлових будинків і квартир популярним вибором нагрівального елементу під теплу підлогу є резистивний електрокабель. Причому завжди можна підібрати оптимальний за потужністю варіант, в якому такі важливі параметри як опір, перетин провідника і довжина будуть прораховані так щоб видавати необхідну теплову потужність.

Важливим аспектом формування електричної підлоги з резистивним кабелем є те, що його неможливо вкоротити або наростити. Потрібно відразу закладати правильний варіант. Інакше при спробі зробити провідник довшим температура нагріву сильно знизиться, а спроба вкоротити призведе до швидкого перегорання кабелю.
Ще більшою популярністю користуються електричне поле з використанням тонкого кабелю, закріпленого на пластиковій сітці. Такий варіант називають гріють матами або термомат. Розрахунок товщини покриття для цього варіанта теплої підлоги особливий. Тут не можна «Борщ», тому зверху укладають покриття в 11-16 мм, включаючи фінішне покриття. Такий варіант може стати оптимальним вибором якщо можливості укладати товстий чорний підлогу нету, а утеплення необхідно. Це і є ті самі підлоги «під ламінат або плитку» про які ми згадували раніше.

Коли тепла підлога має на увазі потребу в більшій потужності, то вибирають кабель в так званій бухті, з великим перетином. Такий кабель може бути одно- або двожильним і укладається прямо в стяжку. Завдяки своїй унікальній конструкції тепла підлога здатний виступати єдиним джерелом обігріву в приміщенні, за умови, що акумулює прошарок буде достатня по товщині і, отже, теплоємність. За параметрами потужності, кабель підбирають з урахуванням проектних тепловтрат приміщення (приблизно 100Вт / м2).

Термомати

Мати з карбонових стрижнів – це різновид електричної теплої підлоги. Особливістю конструкції є те, що в якості провідника виступають саморегульовані нагрівальні елементи в оболонці з карбону. Поняття саморегулюючий в даному випадку означає, що потужність обігріву може бути скоригована. Подібний підхід гарантує велику універсальність у використанні, адже нагрівальні мати з карбонових стрижнів допустимо монтувати, не спираючись на план-дизайн розміщення меблів, тобто завжди буде можливість переставити шафу або диван без побоювання, що підлога під ним буде перегріватися.

Крім універсальності мати з карбонових стрижнів не вимагають наявності терморегулятора і їх укладання допустима під плитку безпосередньо в стяжку невеликої товщини. За економічності такі підлоги виграють у варіантів з резистивним елементами приблизно на 15-20%. Однак за вартістю така підлога буде помітно дорожче.
Мінусом системи є їх менша довговічність в порівнянні з іншими варіантами теплих підлог, але при цьому сама конструкція облаштована так, що при виході з ладу одного стержня вся система буде продовжувати виконувати свої функції.

Плівкові теплі підлоги

Плівкові теплі підлоги – це унікальна конструкція, в якій ламінація полімерною плівкою є основою функціоналу всієї системи, за рахунок чого може бути «сухий» монтаж без стяжки або клейового шару. Бувають такі підлоги біметалічними і вуглецевими.
Конструкції з біметалічними нагрівальними елементами як правило двошарові. У них першим шаром виступає сплав міді, а другим – сплав алюмінію. Прогріваючі елементи невеликі і завжди запаяні спеціальною полімерною плівкою.
Конструкції з вуглецевими нагрівальними елементами включають тонкі резистивні теплоелементов з паралельним з’єднанням струмопровідних мідних шин. В даному випадку вже вся вся система запаяна в полімерну плівку.
Монтаж плівкового підлоги має на увазі, що плівка розкочується, а зверху на неї укладається фінішне підлогове покриття. Причому ця плівка може бути досить легко знята і перемонтована в іншому приміщенні. Оптимальним фінішним покриттям в такому випадку стає ламінат, лінолеум або навіть ковролін.

Нюанси укладання термоматов

Кожен виробник систем теплої підлоги пропонує власну інструкцію з монтажу, але не завжди все буває так просто як стверджують виробники. Найчастіше на практиці виникають такі незрозумілі моменти, які неможливо передбачити заздалегідь.

Якщо в інструкції виробник стверджує, що при монтажі систем з термомат можна відразу ж виконувати клейовий шов з укладанням плитки, то з практики монтажників таких систем нерідко озвучується протилежну думку. Фахівці вважають, що укладені мати з кабелем варто заливати окремо тоненьким шаром спеціальної речовини – ровнителя (щоб кабель зник), а починати займатися плиткою після того як цей шар висохне.
Завдяки тому, що кабель буде зафіксований, укладання плитки буде набагато простіше, а саму сітку з кабелем буде неможливо пошкодити зубчастим шпателем або через падіння чогось на поверхню.
Ровнітель слід брати на основі цементу, оскільки до нього буде краще липнути плитковий клей і в цілому теплопровідність такого прошарку буде вище, ніж у гіпсу.
Виробники часто забезпечують сітку з кабелем нагріву спеціальної клейової прошарком для фіксації матеріалу на поверхні, але в реальності і стать не скло і клей цей не завжди клеїться, тому простіше і використовувати скотч або швидко схоплює (без додавання гіпсу!) суміш.
Якщо приміщення неформатне або готовий термомат не влазить в необхідні рамки, то сітку можна акуратно підрізати. Важливо тільки стежити за тим, щоб не пошкодити кабель і потім розташувати його вільно з урахуванням кроку між рядками і нюансами наявного простору.
Якщо планується на термомат укладати ламінат або лінолеум, то поверх сітки слід залити тоненьку прошарок з уже згаданого ровнителя.

Нюанси укладання кабельного теплої підлоги

Монтаж теплопровідного елемента, а точніше самого кабелю можна здійснювати за допомогою специфічної стрічки для монтажу, яку кріплять до підлоги дюбель-цвяхами, а якщо використовується армована сітка для стяжки, то на ній.
Якщо приміщення розташоване на першому поверсі і внизу є підвальне або інше приміщення без опалення для облаштування підлоги потрібно теплоізолятор. Для кабельного теплої підлоги найчастіше в якості утеплювача вибирають листи пінопласту або пінополістиролу, а також екструдованого пінополістиролу або фольгованого спіненого поліпропілену. В цілому укладка утеплювача – це спосіб зменшити витрати теплової енергії та підвищити ефективність опалення, адже все тепло буде цілеспрямовано працювати саме на прогрів підлоги, а утеплювач буде просто відображати його не даючи просочиться за межі приміщення.
Кабель може перегрітися, якщо укладати його безпосередньо на утеплювач, тому рекомендується залити додатковий шар проміжної стяжки або укласти механо металеву сітку.

Про місця, де не варто класти теплопровідний елемент

Кабель і термомати не варто класти в місцях, де планується установка об’ємної меблів або побутової техніки. Тільки вільний від усього простір!
Крім того, не варто укладати всього один кабель, якщо підлога в приміщенні буде з покриттям, що має різну теплопровідність (кам’яна плитка і лінолеум) або укладати єдину кабельну систему для обігріву розташованих поруч приміщень, якщо в них є (планується) ізоляція дверима. Безпечніше робити окремі зони прогріву з різними кабелями.
Регулювання температурного режиму всієї системи здійснюється за допомогою терморегулятора, датчик якого варто розташувати між петлями кабелів в центральній частині приміщення. Датчик слід упакувати в пластиковий чохол і «заглушити» кінець (ізолюючим матеріалом).

Нюанси монтажу маяків і заливки стяжки

Якщо система теплої підлоги має на увазі формування потовщеною акумулюючої стяжки, то поверх попередньо розкладеного і зафіксованого кабелю слід розставити так звані маяки. Кріпити їх слід тільки швидковисихаючими НЕ гіпсовими сумішами (наприклад, плитковими клеями або ремосоставамі). В крайньому випадку можна взяти цементний розчин і додати в нього невелику частку гіпсу або штукатурки для більш швидкого схоплювання.
До складу стяжки для теплої підлоги слід додавати пластифікатор і фіброволоконний компонент для захисту від розтріскування через значні теплових навантажень.

Перевірка кабелю

ВАЖЛИВО! Цілісність кабелю перед заливкою стяжки слід перевіряти в обов’язковому порядку. Для цього достатньо виміряти опір приладом. Неушкодженість кабельної системи слід ще раз перевірити перед укладанням фінішного покриття.
Під час того як буде виконуватися заливка стяжки потрібно окремо відстежувати, щоб кабель не сплив в розчині, а якщо ця неприємність все-таки трапилася, сплив ділянку слід просто занурити назад в розчин. Якщо цього не зробити на той відрізок кабелю, який опинився під меншим шаром бетону надаватиметься підвищене навантаження, що в кінцевому результаті позначиться на його терміні служби.
Перше включення теплої підлоги слід здійснювати вже після висихання стяжки, тобто не раніше ніж через місяць.

Одножильні і двожильні електрокабелі

Існує два майже незнищенний міфу. Перший стверджує, що двожильний посилено гріє, другий, – що одножильний призначається тільки для монтажу в нежитлових приміщеннях оскільки здатний випромінювати електромагнітне випромінювання. Причому тут же стверджується, що двожильний гасить це випромінювання взаємним впливом своїх двох провідників.
Однак все набагато простіше. Головною відмінністю одно- і двожильного кабелю полягає лише в монтажних нюансах. Одножильний кабель завжди вкладається так, щоб його другий кінець опинявся у вихідній точці. Це варіант вимагає уважного розрахунку конфігурації петель при укладанні кабелю, а для приміщень зі складною формою це буває вкрай важко.
Для двожильних кабелів замикання виробляється в кінцевої муфти тому його укладання простіше. При цьому обидва варіанти при однаковій заявленої потужності будуть гріти однаково.
А як же електромагнітне випромінювання? Воно звичайно є! Ось тільки його величина настільки незначна, що просто не здатна вплинути на здоров’я.

Ще трохи про плівкових підлогах

Теплі підлоги плівкового типу називають інфрачервоними, тільки ж і ми, люди, теплі, а значить є джерелом інфрачервоного випромінювання. Тому таке визначення для цих статей невірно.
Ще одним чудовою характеристикою приписується саме плівковому підлозі є його позитивний вплив на людський організм. І хоча тут все в цілому вірно, але варто сказати, що такий же вплив надають і будь-які інші системи теплих підлог, оскільки їх випромінювання досить близько до теплового випромінювання нашого тіла (приблизно 5-22 мкм).
Плівкові нагрівачі – це відмінний варіант, коли потрібно своєрідний тепловий екран, килимок або просто більш ефективна і зручна заміна обігрівача. А бонусом йде можливість їх монтажу навіть на стіни і стелю.
Крім того, цей вид гріючої підлоги є дуже своєрідним компромісом для тих, хто бажає одночасно мати і теплий і дерев’яна підлога. В результаті ламінат з базовим параметром теплопровідності не вище 0,1 Вт/м*°С буде зверху сучасної технологічної прошарку, якій буде дозволено нагріватися не вище + 26-29°С як це рекомендує виробник.
