Укладання гріючого кабеля в стяжку. Монтаж нагрівального кабеля у бетон.
Монтаж кабельної теплої підлоги не має особливої складності якщо дотримуються правильної послідовності виконання установки.
Утеплення підлоги. На основи підлоги необхідно укласти екстрадовані пінополістирольні плити (2-5 см завтовшки). Вкладаються вони на цементну суміш по всій площі приміщення. Для фіксації використовують дюбель-грибок. Після чого, або заливаються стяжкою 1-2 см, або накриваються сіткою (з осередками 1х1 см) яка також кріпиться за допомогою дюбелів.
Розкладка гріючого кабелю. З початку необхідно перевірити кабель на цілісність. Як перевірити кабель на цілісність можете дізнатися в статті (Перевірка працездатності гріючого кабелю для теплої підлоги). Потім на залиту стяжку або сітку (в залежності від обраного вище варіанту) прибивається монтажна стрічка.

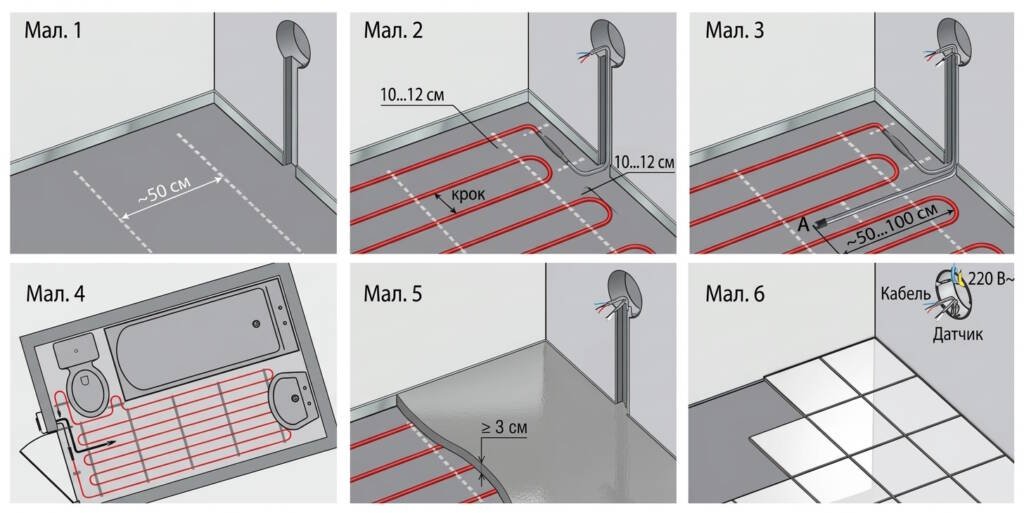

Фіксують її дюбелями паралельно один одному з кроком 50 см (рис. 1). Перпендикулярно до стрічки, по вільній від меблів зоні, заводять гріючий кабель (затискають в петлях на стрічці).
Він не повинен перетинатися один з одним і стикатися з чим-небудь (крім металевої стрічки і бетону) і підходити до стіни ближче ніж на 10 см. Крок укладання нагрівального елементу має становити від 10 до 14 см (рис. 2).
Сполучна муфта, як і сам нагрівач повинні розміщуватися виключно в підлозі. Не можна гнути кабель ближче ніж за 10-15 см від муфти (рис. 2).
- Якщо в процесі установки ви пошкодили (перебили) гріючий кабель, його обов’язково потрібно правильно смуфтувати, не ізолентою! Як правильно провести ремонт гріючого кабелю, читайте в статті за посиланням
Установка датчика теплої підлоги. У петлю гріючого кабелю, від терморегулятора, необхідно завести гофра трубку (16мм товщиною), зафіксувати до монтажній стрічці або сітці, її можна за допомогою дроту. Гофра не повинна стикається з нагрівальним кабелем (рис. 3). Її кінець (який залишається в підлозі) обов’язково закрити (можна ізолювати ізолентою). У гофру протягнути датчик від терморегулятора. Повторно перевіряємо гріючий кабель на цілісність (дані фіксуємо) Заливка стяжки і підключення теплої підлоги.
Заливка стяжки та підключення теплої підлоги. Заливаємо гріючий кабель стяжкою 3-5 см. Для збільшення міцності до складу розчину можна додати пластифікатор або фібр волокно (можна використовувати готову армуючу суміш). Даємо стяжці застигнути (3-4 тижні). Для підключення гріючого елемента до терморегулятора знадобиться індикатор. Визначаємо де фаза (на вхідних від мережі проводах) і закручуємо її в клемі з позначкою (L) нуль відповідно (N). В (L1) і (N1) підключаємо нагрівальний кабель (порядок підключення не має значення) У групу клем SENSOR заводимо провід датчика.
Після застигання стяжки укладаємо плитку.
