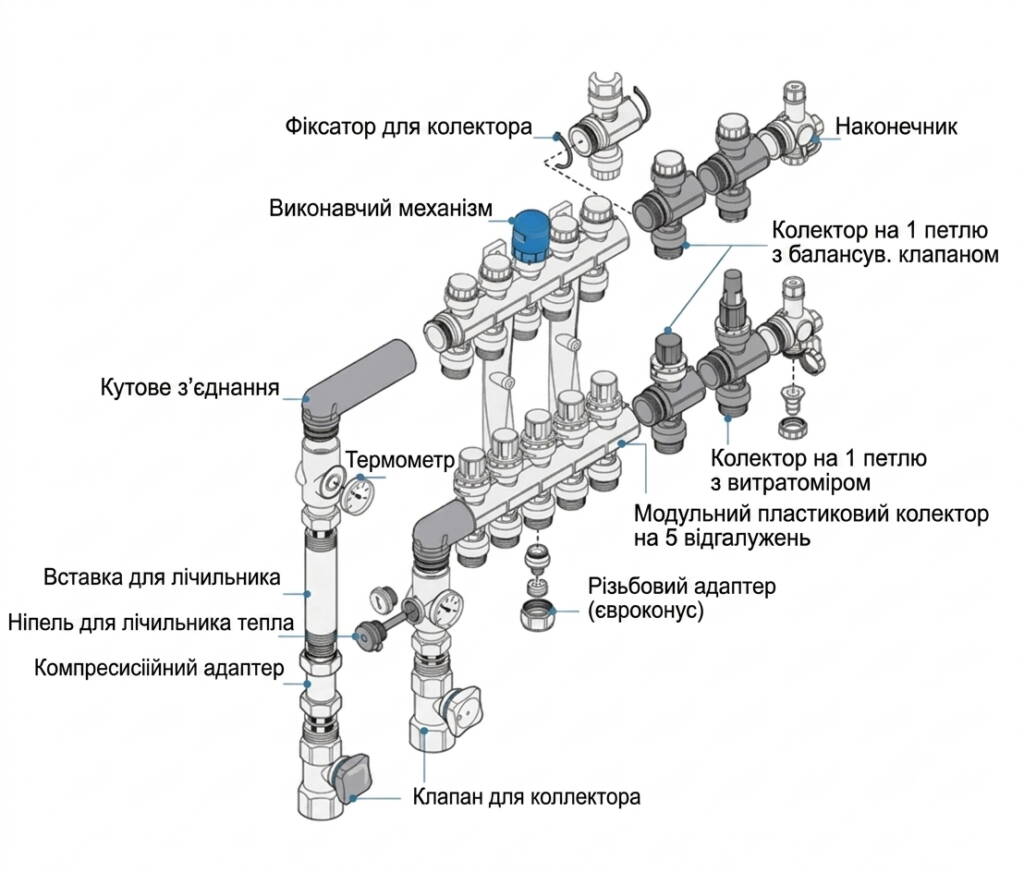

Види гребінки теплої підлоги. Колектор з трьома ходовими змішувальними клапанами і з двома ходовими клапанами живлення.







Система опалення підлоги в житлових і виробничих приміщеннях забезпечує рівномірний прогрів, комфортну температуру і високий рівень теплового комфорту. Для ефективної роботи усієї системи водяної теплої підлоги необхідно встановити розподільний колекторний блок, відомий як колектор (гребінка) теплої підлоги.

Існують два основних типи змішувальних вузлів (гребінок) для водяної теплої підлоги: з трьома ходовими змішувальними клапанами і з двома ходовими клапанами живлення.

Перший тип пристрою працює за принципом змішування гарячої води, нагрітої в котлі, з холодною водою, що остигнула в системі. Клапани цього можуть оснащуватися сервоприводами. Хоча такі колектори є універсальними, вони мають деякі недоліки: при помилковому спрацьовуванні клапана гаряча вода, проникаючи в систему, може спричинити розрив труб через різку зміну температури. Велика пропускна здатність клапанів ускладнює точне регулювання. Тим не менш, такі колектори з трьома ходовими клапанами змішувача необхідні для систем з автоматичним регулюванням, що залежать від погоди, і для приміщень площею більше 200 м².

Інший тип змішувальних вузлів з двома ходовими клапанами живлення більш популярний: в них подача і обратка постійно змішуються, що виключає перегрів системи. Низька пропускна здатність забезпечує точне та просте регулювання. Цей тип пристрою підходить для приміщень не більше 200 м².



Варіанти підключення гребінки водяної теплої підлоги



При підключенні колектора теплої підлоги до системи опалення важливо вибрати найкращий варіант. Розглянемо чотири основні способи, обговоримо їх переваги та недоліки.





Варіант 1. Підключення розподільного колектора теплої підлоги безпосередньо до настінного котла є одним з найбільш економічних варіантів.





Економічність цієї схеми обумовлена ​​відсутністю необхідності встановлення додаткових вузлів змішування, оскільки температура регулюється безпосередньо на котлі. Тим не менш, перш ніж зважитися на такий варіант, слід враховувати можливість того, що він може бути не підходящим для вашого будинку або виявитися не таким дешевим, як передбачалося спочатку.

Сучасні конвекційні котли не завжди забезпечують необхідні низькотемпературні режими для роботи теплої підлоги, що може призвести до надмірного нагрівання. Для вирішення цієї проблеми може знадобитися встановлення датчика, що регулює роботу котла (кімнатний термостат), проте при мінімальних тепловтратах в будинку це може призвести до частих включень і вимикань котла, що може викликати охолодження поверхні підлоги.

Щоб уникнути охолодження підлоги в систему, можна додати сервоприводи з датчиками температури підлоги, але це збільшить вартість системи, роблячи її менш економічною.

Ще одним варіантом рішення є використання конденсаційного газового котла. Він має більш високий ККД, який може бути на 15% вище, ніж у звичних конвекційних котлів. Такий котел здатний працювати в низькотемпературному режимі, що робить його кращим варіантом для підключення теплої підлоги. Однак це може вимагати додаткових витрат і не завжди виправдовує вартість.

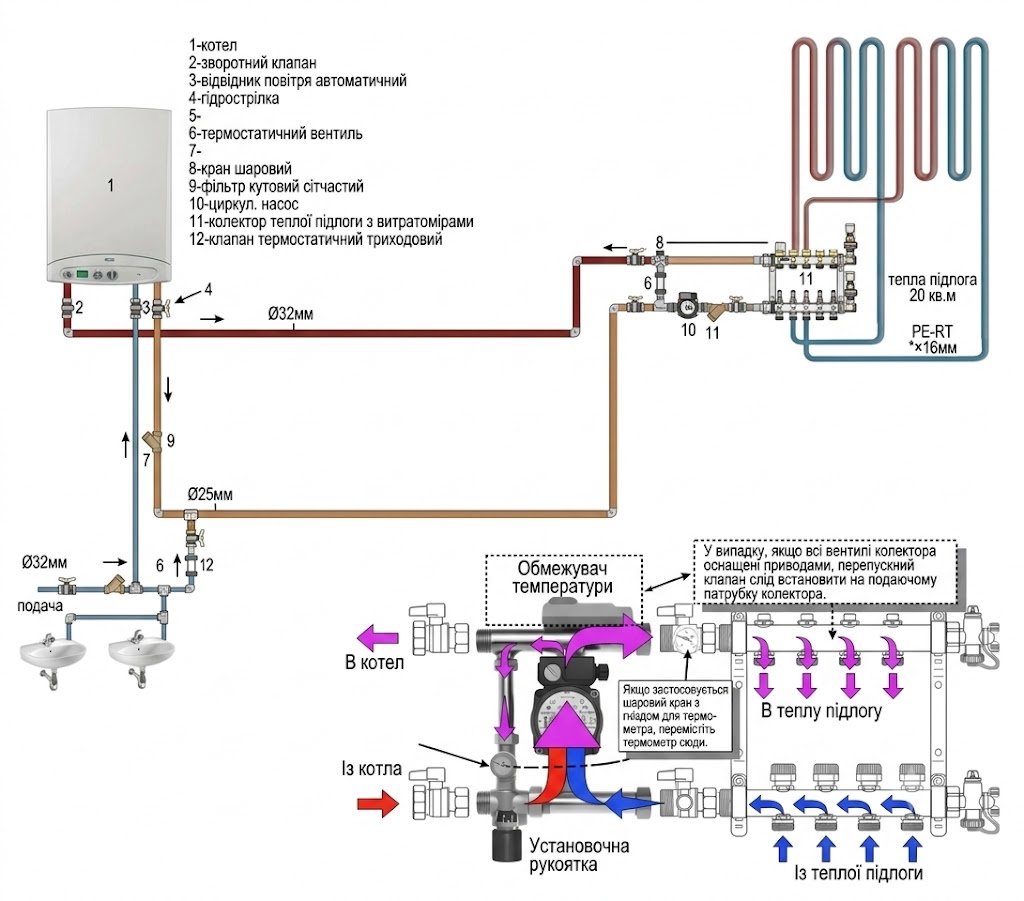

Варіант 2.  Встановлення колектора теплої підлоги через змішувальний вузол з термостатичним клапаном є більш поширеним варіантом, ніж підключення безпосередньо до котла.





Цей метод обв’язування колектора теплої підлоги є сумісним з різними типами котлів і не вимагає застосування гідравлічного роздільника. Головна перевага цього підходу полягає у можливості використання високотемпературного опалення. Багато клієнтів віддають перевагу комбінованій системі опалення, що поєднує теплі підлоги та радіатори. У такій схемі казан працює при температурі 80-60 градусів, яка подається на радіаторне опалення, забезпечуючи ефективну роботу радіаторів. Для теплої підлоги використовується температурний режим від 20 до 60 градусів, який регулюється через змішувальний вузол з термостатичним клапаном. Такий підхід забезпечує незалежну роботу теплої підлоги за низьких температур. Температура теплоносія в контурі регулюється вибраним термостатом за рахунок підмішування охолодженого теплоносія з обратки всередині самого контуру теплої підлоги.

Термостатичний триходовий клапан має свої особливості, такі як обмежена продуктивність, тому для опалення великих площ може знадобитися встановлення кількох змішувальних вузлів. Крім того, клапани реагують із затримкою, оскільки час на розширення або звуження рідини в термостатичній головці становить кілька десятків хвилин. У цей період до контуру теплої підлоги надходить гарячий, не розведений теплоносій.

Як і в першому варіанті колектор водяної теплої підлоги в цій схемі розподіляє теплоносій з однаковою температурою по всіх контурах. Без встановлення датчиків неможливо точно регулювати температуру поверхні у різних приміщеннях. Можливе лише увімкнення та вимкнення системи.

Загалом це розумний вибір для тих, хто цінує функціональність і комфорт, не переплачуючи за надмірності.



Варіант 3. Підключення колектора теплої підлоги до системи опалення через змішувальний вузол із сервоприводом має ряд переваг у порівнянні з попередніми:





  • Сервопривід керується накладним датчиком температури, який можна встановлювати як на подачу, так і на обіг колектора. Це розширює діапазон робочих температур до 5-90 градусів залежно від вибраного датчика;
  • Великий kvs у змішувального вузла порівняно з термостатичним клапаном, що дозволяє пропускати більший об’єм теплоносія та створювати більш довгі контури теплої підлоги;
  • Швидкодія сервоприводу вища, ніж у термостатичного клапана. Більшість сервоприводів здатні здійснювати повний оберт за 120 секунд, переходячи з відкритого в закрите положення. Сила, що генерується сервоприводом, досить велика, щоб керувати клапаном після тривалого простою;
  • Можливість інтеграції з погодозалежною автоматикою для регулювання температурного режиму в залежності від зовнішніх умов або інших параметрів роботи системи;
  • Підходить для використання у різних типах систем опалення.

Цей варіант має безліч переваг і є кращим для встановлення в системі опалення вашого приватного будинку, особливо якщо площа теплої підлоги значна. Єдиним недоліком у порівнянні з попередніми варіантами є більш висока вартість, проте комфорт експлуатації встановленої системи більш ніж виправдовує цю додаткову витрату.



Варіант 4. Підключення теплої підлоги до системи опалення через Унібокс є четвертим варіантом, який розглядається. Цей спосіб ідеально підходить для тих, хто бажає використовувати систему водяної теплої підлоги на невеликих площах, таких як санвузли або вітальні.





Унібокс легко встановлюється як однотрубні, так і двотрубні системи опалення, а також системи з одним контуром колектора. Він підключається безпосередньо до ліній подачі та обратки, що усуває необхідність встановлення дорогих змішувальних вузлів і колектора теплої підлоги.

Регулювання температури теплої підлоги здійснюється за допомогою термоголовки RTL, яка реагує на температуру лінії зворотної подачі. Це дозволяє підтримувати температуру підлоги на рівні радіаторів, з одним обмеженням: коли температура теплоносія із зворотної магістралі досягає заданого рівня, циркуляція зупиняється і відбуваються імпульсні подачі тепла в контур підлоги. Однак при тривалому прогріванні поверхня підлоги може досягти комфортної температури.







Монтажні роботи починаються з вибору місця для встановлення колекторної шафи – це металева скринька з дверцятами, розміри якої становлять 600×400×120 мм. Якщо стіна дозволяє, шафа монтується до неї. Якщо товщина стіни не дозволяє встановити шафу всередині, її встановлюють зовні. Найчастіше місце установки вибирають ближче до центру кімнати біля поверхні підлоги.

Зібрати розподільну гребінку самостійно цілком реально, тому що всі компоненти заводського виробництва завжди постачаються повністю комплектними та забезпечують зрозумілу інструкцію.



Стандартний набір для колектора системи “тепла підлога” включає:



  • Термометр;
  • Зливний кран із пробкою;
  • Автоматичний відвідник повітря для кожної гілки;
  • Арматуру;
  • Термостатичні вентилі;
  • Витратоміри.





Контроль температурного режиму здійснюється за допомогою термостатичних вентиляторів, які можна настроювати вручну або повністю автоматизувати. Другий варіант є зручнішим і практичнішим, що може позначитися на загальній вартості обладнання. Для збирання заводського виробу знадобиться стандартний набір інструментів (набір ключів, викрутка або шуруповерт), а також звичайна клоччя або ФУМ-стрічка для забезпечення надійного з’єднання всіх компонентів. Також може бути використане спеціальне мастило, що покращує якість скрутки на різьбових з’єднаннях.



Складання заводського колектора (гребінки) водяної теплої підлоги



  • Після розпакування коробки необхідно оглянути комплектацію та переконатися в цілісності всіх компонентів.
  • Потому всі деталі розкласти на рівній та горизонтальній поверхні відповідно до послідовності складання.
  • Зібрати всі окремі елементи гребінки для системи “тепла підлога” відповідно до інструкції, що додається до агрегату.
  • На заключному етапі зборки необхідно приєднати малі вузли до колекторів, що подають і відводять.





  • Після розпакування кріпильних кронштейнів необхідно переконатися у повній комплектності всіх елементів.
  • Колекторну частину гребінки закріпити на кронштейнах, використовуючи великі та малі скоби для надійної фіксації.
  • Відповідно до попередньої розмітки на стіні колекторної шафи просвердлити отвори та здійснити встановлення колекторів, запірної арматури, термометрів, зливних кранів та повітряних спусків.





Всередині колекторної шафи нагрівальні труби, укладені в підлогу, з’єднуються із загальними трубами системи – подавальної та зворотної. Подача труби доставляє теплоносій до розподільного пристрою (колектора) від нагрівального приладу, а зворотна повертає охолоджену воду назад до нагрівального приладу. У шафі також розміщуються регулюючі пристрої та циркуляційний насос, що забезпечує постійну циркуляцію теплоносія.

На кожній трубі, що йде від колектора та входить до нього, встановлюються запірні вентилі за допомогою компресійних фітингів. Ці пристрої дозволяють обмежувати або вимикати теплопостачання в окремих приміщеннях, не впливаючи на інші.





Колектор є трубою, закритою з двох сторін, з декількома виходами. Труби системи теплої підлоги підключаються до цих виходів. Зайві виходи закриваються заглушками. Колектор також оснащується зливним краном та повітровідвідником для забезпечення надійної роботи системи.





Термостатичні клапани та витратоміри забезпечують гідродинамічний баланс. Колектори для водяної підлоги найчастіше продаються у зібраному вигляді.



Налаштування гребінки для системи теплої підлоги



Заводські вироби проходять стендове опресування, що підтверджується супровідними документами, що містять інформацію про гідровипробування. Використання таких компактних пристроїв із гарантованою герметичністю зварних та різьбових з’єднань є оптимальним рішенням для внутрішньобудинкових систем опалення. Ергономічне розташування елементів керування полегшує доступ до регулюючої арматури навіть за умови встановлення в монтажних шафах.

Тепловий носій поєднується всередині кожного відводу або перед колектором, але оптимальну схему краще довірити фахівцям.

Налаштування температурного режиму підлогової поверхні включає декілька етапів:

  1. Встановити перепускний клапан максимум, встановивши його на 0,6 бар. Спрацювання клапана в процесі налаштування може призвести до неправильних результатів.
  2. Розрахувати балансувальний клапан, спираючись на температурні показники на звороті, лінії подачі та виході з опалювального пристрою. Розрахунок проводиться з урахуванням стандартного коефіцієнта та формули пропускної спроможності.
  3. Налаштувати насосне обладнання, визначивши витрату окропу та втрати тиску на контурах. Рекомендується починати з мінімальної подачі, поступово збільшуючи швидкість.
  4. Збалансувати гілки, відкриваючи та плавно закриваючи регулюючі вузли до досягнення необхідного положення.

На заключному етапі виконується ув’язування витрати вузла підмішування з іншими компонентами системи опалення.

Установка витратоміра значно полегшує налаштування всіх вузлів. Показники перепускного клапанного пристрою слід виставити нижче за максимальні значення тиску насосного обладнання.

Рекомендації:

  1. При можливості використовуйте гребінку з термоголовками RTL, щоб уникнути придбання циркуляційного насоса та клапанів. Важливо враховувати довжину контурів до 60 метрів.
  2. При великій площі будинку та складній системі використовуйте гребінку з дво- або триходовим клапаном. Довжина труб не повинна перевищувати 100 метрів.
  3. При можливості оснащуйте систему автоматизацією та проконсультуйтеся з фахівцем.
  4. Уникайте встановлення гребінки на 1 поверсі, якщо тепла підлога розташовується на інших поверхах. Краще розмістити вузол ближче до контурів та провести до нього дві магістралі.
